Vapor pin

• Kit de 10 Vapor Pin® en acier inoxydable pour prélèvement des gaz du sol sous dalle
• Couvercles affleurants en plastique inclus
• Dispositifs réutilisables adaptés aux campagnes de prélèvements répétées
• Couvercles plastiques affleurants pour protéger les points de prélèvement
• Manchons, capuchons et raccords Tygon® inclus pour les 10 points
• Peut être complété avec les kits d'outils et la mallette de transport pour constituer un kit de démarrage complet

Description

Le Kit Standard 10 pointes de prélèvement inox Vapor Pin avec couvercles plastiques permet d'installer 10 points de prélèvement pour l'échantillonnage des gaz du sol sous dalle. Il comprend les Vapor Pin en acier inoxydable ainsi que les manchons, capuchons, raccords Tygon et couvercles plastiques nécessaires à l'utilisation des pointes de prélèvement. Les Vapor Pin peuvent être retirés, décontaminés et réutilisés pour de nouvelles campagnes de mesure.

Contenu du kit

• 10 Vapor Pins en acier inoxydable
• 10 couvercles plastiques affleurants (Flush Mount Covers)
• 10 manchons d'étanchéité en silicone (Vapor Pin® Sleeves)
• 10 capuchons de protection (Vapor Pin® Caps)
• 10 raccords souples Tygon

Compléments vendus séparément pour constituer un kit de démarrage complet

Le Kit Standard est volontairement proposé sans outils d'installation ni mallette. Pour disposer d'un ensemble complet destiné aux interventions sur le terrain, il peut être complété avec :

• Kit d'outils d'installation / extraction
• Kit d'outils guide de perçage

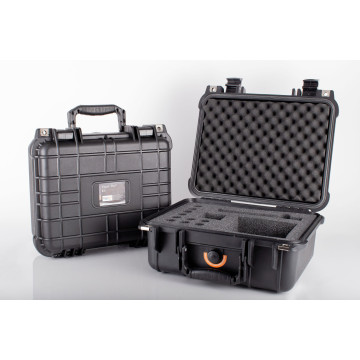

• Mallette de transport rigide

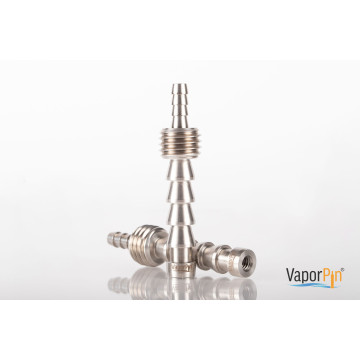

• Set complet pour l'équipement d'un point de prélèvement
• 1 Vapor Pin® en acier inoxydable
• Manchon, capuchon de protection et raccord Tygon® inclus
• Dispositif réutilisable pour les prélèvements de gaz sous dalle
• Outil d'installation/extraction vendu séparément

Description

Le set individuel Vapor Pin inox regroupe les éléments nécessaires à l'équipement d'un point de prélèvement de gaz sous dalle, à l'exception de l'outil d'installation et d'extraction. Il comprend un Vapor Pin® en acier inoxydable, son manchon, son capuchon de protection et un raccord Tygon.

Contenu du set :

• 1 Vapor Pin® en acier inoxydable
• 1 Manchon Vapor Pin®
• 1 Capuchon de protection Vapor Pin®
• 1 Raccord Tygon®

• Dalle fine : 50 mm et plus
• Aluminium anodisé : robuste, durable et résistant à la corrosion
• Installation permanente (non réutilisable) en montage affleurant
• Perçage Ø 16 mm

Description

Le Mini Vapor Pin® est un dispositif de prélèvement conçu pour le prélèvement de gaz du sol sous dalle (sub-slab soil gas sampling). Installé directement dans une dalle béton, il permet :

• d’accéder à la zone sous dalle
• de réaliser des prélèvements de gaz fiables
• de surveiller la présence de composés volatils (COV)

Sa conception assure une connexion étanche et reproductible, essentielle pour garantir la qualité des analyses environnementales.

Contenu du kit :

• Mini Vapor Pin
• Couvercle de protection étanche pour Mini Vapor Pin
• Manchon en silicone
• Embout de connexion FLX-VP raccord cannelé
• Connecteur Tygon



• Kit de 3 outils pour l'installation, l'extraction et le contrôle d'étanchéité des Vapor Pin®
• Outil d'installation et d'extraction spécifique aux Vapor Pin®
• Clé pour le serrage et le retrait des couvercles
• Anneau de mise en eau pour réaliser un contrôle d'étanchéité
• Peut être complété avec les kits standard ou inox de 10 pointes Vapor Pin

Description

Le kit d'outils d'installation et d'extraction Vapor Pin® regroupe les accessoires nécessaires à la mise en place, au retrait et au contrôle d'étanchéité des dispositifs de prélèvement de gaz sous dalle Vapor Pin®.

Contenu du kit

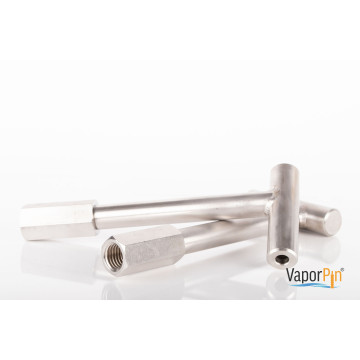

• Outil d'installation / extraction : Installation et retrait du Vapor Pin
• Clé (Spanner) : Serrage et manipulation des couvercles affleurants sécurisés en inox
• Anneau de mise en eau (Water Dam) : Contrôle d'étanchéité des installations affleurantes

Kit de 3 outils pour préparer les perçages destinés aux Vapor Pin

• Guide de perçage en acier inoxydable pour les installations affleurantes
• Guide de perçage 16 mm pour Mini Vapor Pin ou installation en saillie
• Brosse pour nettoyer les perçages après forage

Description

Le kit d'outils guide de perçage Vapor Pin regroupe les accessoires nécessaires à la préparation des trous de forage pour l'installation des dispositifs Vapor Pin, notamment pour les configurations affleurantes.

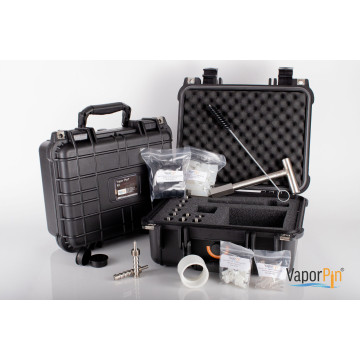

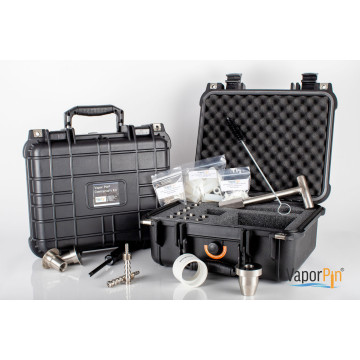

• Kit complet pour l'installation de 10 points de prélèvement Vapor Pin®
• Vapor Pin® en acier inoxydable pour une excellente résistance à la corrosion et une longue durée de vie
• Couvercles affleurants en acier inoxydable offrant une protection renforcée des points de prélèvement
• Guide de perçage inox et tournevis à ergots inclus pour une installation précise et sécurisée
• Mallette rigide de transport avec tous les accessoires nécessaires à l'installation, au contrôle d'étanchéité et au prélèvement des gaz du sol

Description

Le Kit complet Vapor Pin® Inox est une solution professionnelle complète destinée aux campagnes intensives de prélèvement des gaz du sol sous dalle. Basé sur le kit standard, il intègre des couvercles de protection en acier inoxydable ainsi qu'un guide de perçage inox, permettant de réaliser des installations affleurantes plus robustes, plus précises et particulièrement adaptées aux sites nécessitant une protection mécanique renforcée.

Contenu du kit :

• 10 Vapor Pin® en acier inoxydable
• 20 manchons d'étanchéité en silicone (Vapor Pin® Sleeves)
• 20 capuchons de protection (Vapor Pin® Caps)
• 20 raccords souples Tygon®
• 10 couvercles de protection affleurants en acier inoxydable (Secure Covers) en remplacement des couvercles plastiques du kit standard
• 1 guide de perçage en acier inoxydable pour faciliter les installations affleurantes
• 1 tournevis à ergots (Spanner Screwdriver) pour la pose et la dépose des couvercles inox
• 1 outil d'installation / extraction
• 1 brosse de nettoyage
• 1 anneau de test d'étanchéité par mise en eau
• 1 procédure d'installation (SOP fabricant)
• 1 mallette rigide de transport

Différence avec le kit Standard

Ce kit reprend l'ensemble du contenu du Kit Standard Vapor Pin®, mais remplace les couvercles plastiques par des couvercles de protection en acier inoxydable, plus résistants et sécurisés, et ajoute le guide de perçage inox ainsi que le tournevis spécifique nécessaires à leur installation. Il est particulièrement recommandé pour les installations permanentes ou les interventions sur des sites fortement sollicités.

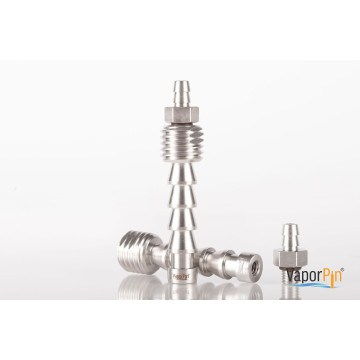

• Corps en acier inoxydable haute résistance à la corrosion
• Taraudage 5/16-24 pour connexion Swagelok ou raccord rapide, en plus du raccord cannelé Ø6 mm
• Epaisseur minimale de la dalle : 75 mm en montage en saillie, 100 mm en montage affleurant
• Réutilisable après décontamination
• Conçu pour les installations permanentes ou de longue durée

Description

Le Vapor Pin® inox est un dispositif de prélèvement des gaz du sol sous dalle destiné aux campagnes de diagnostic de pollution des sols, d'intrusion de vapeurs et de surveillance environnementale. Fabriqué en acier inoxydable, il offre une excellente résistance mécanique et chimique, ce qui en fait la solution privilégiée pour les installations permanentes ou les environnements corrosifs. Le modèle FLX-VP permet le raccordement à des équipements d'échantillonnage via des raccords Swagelok ou à des Bottle-Vac équipés de raccords rapides. Son installation nécessite l'utilisation d'un manchon silicone Vapor Pin®, d'un bouchon de protection et de l'outil d'installation/extraction.

• Corps en acier inoxydable haute résistance à la corrosion
• Epaisseur minimale de la dalle : 75 mm en montage en saillie, 100 mm en montage affleurant
• Réutilisable après décontamination
• Conçu pour les installations permanentes ou de longue durée
• Compatible avec les raccords cannelés 1/4" (6 mm)

Description

Le Vapor Pin® inox est un dispositif de prélèvement des gaz du sol sous dalle destiné aux campagnes de diagnostic de pollution des sols, d'intrusion de vapeurs et de surveillance environnementale. Fabriqué en acier inoxydable, il offre une excellente résistance mécanique et chimique, ce qui en fait la solution privilégiée pour les installations permanentes ou les environnements corrosifs. Il se raccorde à un tube d'échantillonnage 1/4" (6 mm) et permet la réalisation de prélèvements fiables sous dalle conformément aux protocoles d'investigation des gaz du sol. Son installation nécessite l'utilisation d'un manchon silicone Vapor Pin®, d'un bouchon de protection et de l'outil d'installation/extraction.

Description

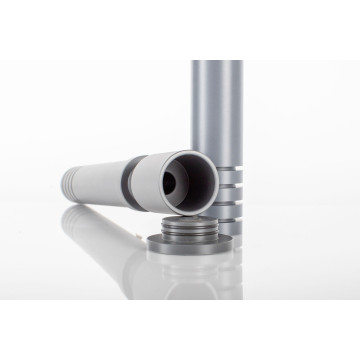

• L'insert Vapor Pin® est utilisé pour faciliter la collecte d'échantillons de gaz du sol et les mesures de pression sous les revêtement techniques contre l'intrusion de vapeur (par exemple, Geo-Seal®), ou les revêtements d'atténuation de la vapeur (par exemple, Retro-Coatâ„¢).
• Dimensions : 2 × 2 × 12 pouces

Description

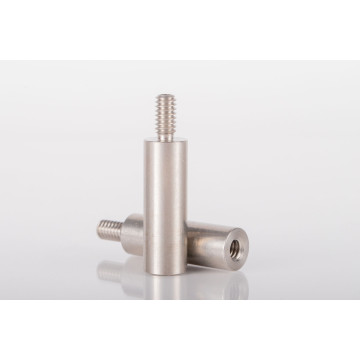

• Les extensions ajoutent 1,5 pouce (3.8cm) à la longueur du dispositif d'échantillonnage Vapor Pin®. Plusieurs extensions peuvent être utilisées pour atteindre la profondeur souhaitée.
• Il est recommandé d'utiliser des tamis ou des filtres à l'extrémité de la rallonge afin d'éviter tout colmatage lorsqu'elle entre en contact avec le matériau de fondation sous la dalle.

Description

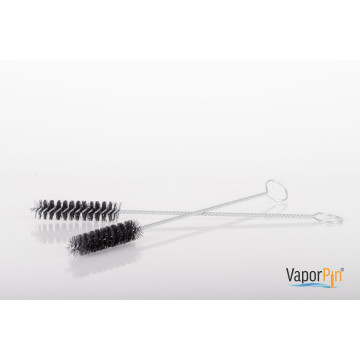

Brosse pour nettoyer le trou percé avant d'installer le dispositif d'échantillonnage Vapor Pin®.

Description

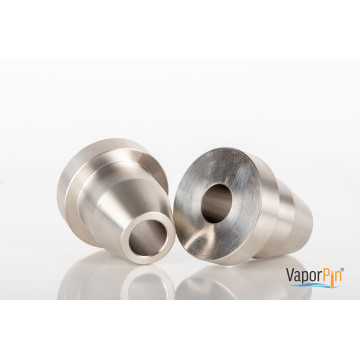

• Guide de perçage pour montage encastré.
• Permet de déterminer la profondeur adéquate du trou de 3,8 cm de diamètre et de centrer celui de 1,6 cm pour une installation correcte du dispositif d'échantillonnage Vapor Pin® et du couvercle de sécurité.
• Pour trous 38 mm
