800 - Packers

Description

Les obturateurs pneumatiques Solinst modèle 800 (packers) sont conçus pour sceller les puits de surveillance et forages, pour des applications de surveillance temporaires avec des pressions allant jusqu'à 50 psi (3,4 bar). Leur principale fonction est d'isoler des zones spécifiques pour une meilleure compréhension des gradients hydrauliques localisés ou de la chimie des eaux souterraines.

Données techniques

• Diamètre du packer : 1,8" (4,57 cm)
• Pour piézomètre de diamètre int. : 4,8 à 6,1 cm (sans centreurs) / 6,3 à 8,9 cm (avec centreurs)
• Les centreurs fournis assurent une étanchéité efficace de l'obturateur jusqu'à son diamètre maximal

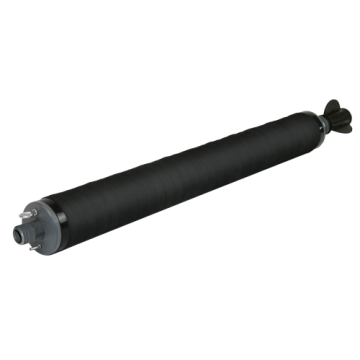

• Straddle packer/obturateur passant : permet de connecter une conduite de gonflage en haut et en bas de l'obturateur. De plus, sa base est filetée pour connecter un tube passant perforé entre deux obturateurs
• Longueur totale du packer : 73,7 cm
• Raccords fluide (NPT) : 1/2" F
• Profondeur max. depuis la surface : 84 m
• Profondeur max. d'immersion : 46 m
• Pression relative de gonflage : 1,4 à 2 bar



Description

Les obturateurs pneumatiques Solinst modèle 800 (packers) sont conçus pour sceller les puits de surveillance et forages, pour des applications de surveillance temporaires avec des pressions allant jusqu'à 50 psi (3,4 bar). Leur principale fonction est d'isoler des zones spécifiques pour une meilleure compréhension des gradients hydrauliques localisés ou de la chimie des eaux souterraines.

Données techniques

• Diamètre du packer : 1,8" (4,57 cm)
• Pour piézomètre de diamètre int. : 4,8 à 6,1 cm (sans centreurs) / 6,3 à 8,9 cm (avec centreurs)
• Les centreurs fournis assurent une étanchéité efficace de l'obturateur jusqu'à son diamètre maximal

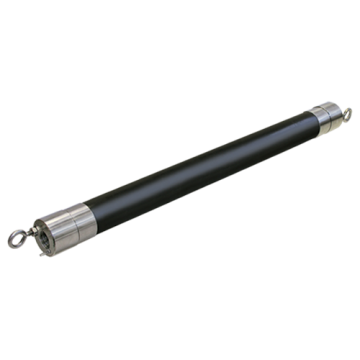

• Single packer/obturateur simple : doté d'un raccord en haut pour le gonflage, tandis que sa base est obturée. Il est utilisé comme obturateur le plus bas d'une série, ou seul lorsqu'une seule section d'un puits doit être scellée et que la zone située au-dessus ou en dessous doit être surveillée.
• Longueur totale du packer : 73,7 cm
• Raccords fluide (NPT) : 1/2" F
• Profondeur max. depuis la surface : 84 m
• Profondeur max. d'immersion : 46 m
• Pression relative de gonflage : 1,4 à 2 bar



Description

Les obturateurs pneumatiques Solinst modèle 800 (packers) sont conçus pour sceller les puits de surveillance et forages, pour des applications de surveillance temporaires avec des pressions allant jusqu'à 50 psi (3,4 bar). Leur principale fonction est d'isoler des zones spécifiques pour une meilleure compréhension des gradients hydrauliques localisés ou de la chimie des eaux souterraines.

Données techniques

• Diamètre du packer : 3,9" (9,9 cm)
• Pour piézomètre de diamètre int. : 10,2 à à 11,2 cm (sans centreurs) / 11,4 à 12,7 cm (avec centreurs)
• Les centreurs fournis assurent une étanchéité efficace de l'obturateur jusqu'à son diamètre maximal
• Straddle packer/obturateur passant : permet de connecter une conduite de gonflage en haut et en bas de l'obturateur. De plus, sa base est filetée pour connecter un tube passant perforé entre deux obturateurs
• Longueur totale du packer : 91,44 cm (sans centreurs) - 1,11 m (avec centreurs)
• Raccords fluide (NPT) : 1" M (sans centreurs) - 1" NPT F (avec centreurs)
• Profondeur max. depuis la surface : 84 m
• Profondeur max. d'immersion : 46 m
• Pression relative de gonflage : 1,7 à 2 bar













Description

Les obturateurs pneumatiques Solinst modèle 800 (packers) sont conçus pour sceller les puits de surveillance et forages, pour des applications de surveillance temporaires avec des pressions allant jusqu'à 50 psi (3,4 bar). Leur principale fonction est d'isoler des zones spécifiques pour une meilleure compréhension des gradients hydrauliques localisés ou de la chimie des eaux souterraines.

Données techniques

• Diamètre du packer : 3,9" (9,9 cm)
• Pour piézomètre de diamètre int. : 10,2 à à 11,2 cm (sans centreurs) / 11,4 à 12,7 cm (avec centreurs)
• Les centreurs fournis assurent une étanchéité efficace de l'obturateur jusqu'à son diamètre maximal
• Straddle packer/obturateur passant : permet de connecter une conduite de gonflage en haut et en bas de l'obturateur. De plus, sa base est filetée pour connecter un tube passant perforé entre deux obturateurs
• Longueur totale du packer : 91,44 cm (sans centreurs) - 1,11 m (avec centreurs)
• Raccords fluide (NPT) : 1" M (sans centreurs) - 1" NPT F (avec centreurs)
• Profondeur max. depuis la surface : 84 m
• Profondeur max. d'immersion : 46 m
• Pression relative de gonflage : 1,7 à 2 bar

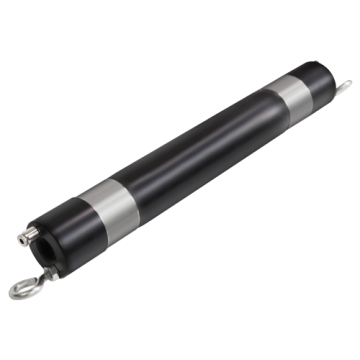

Description

Les mini packers 800M sont conçus pour les tests de chute de charge et fonctionnent facilement avec la pompe Solinst modèle 415 12 V pour isoler les zones d'échantillonnage des eaux souterraines et réduire les volumes de purge dans les puits de diamètre nominal 2". Ils sont également utiles lorsque plusieurs intervalles de puits plus courts doivent être isolés, par exemple lors d'essais d'aquifères.

Données techniques

• Diamètre du packer : 1,8" (4,6 cm)
• Pour piézomètre de diamètre int. : 4,8 à 5,3 cm
• Les centreurs fournis assurent une étanchéité efficace de l'obturateur jusqu'à son diamètre maximal
• Single packer/obturateur simple : doté d'un raccord en haut pour le gonflage, tandis que sa base est obturée. Il est utilisé comme obturateur le plus bas d'une série, ou seul lorsqu'une seule section d'un puits doit être scellée et que la zone située au-dessus ou en dessous doit être surveillée.
• Longueur totale du packer : 30,5 cm
• Raccords fluide (NPT) : 1/2" F
• Profondeur max. depuis la surface : 84 m
• Profondeur max. d'immersion : 46 m
• Pression relative de gonflage : 1,4 à 2 bar





Description

Les mini packers 800M sont conçus pour les tests de chute de charge et fonctionnent facilement avec la pompe Solinst modèle 415 12 V pour isoler les zones d'échantillonnage des eaux souterraines et réduire les volumes de purge dans les puits de diamètre nominal 2". Ils sont également utiles lorsque plusieurs intervalles de puits plus courts doivent être isolés, par exemple lors d'essais d'aquifères.

Données techniques

• Diamètre du packer : 1,8" (4,6 cm)
• Pour piézomètre de diamètre int. : 4,8 à 5,3 cm
• Les centreurs fournis assurent une étanchéité efficace de l'obturateur jusqu'à son diamètre maximal
• Straddle packer/obturateur passant : permet de connecter une conduite de gonflage en haut et en bas de l'obturateur. De plus, sa base est filetée pour connecter un tube passant perforé entre deux obturateurs
• Longueur totale du packer : 30,5 cm
• Raccords fluide (NPT) : 1/2" F
• Profondeur max. depuis la surface : 84 m
• Profondeur max. d'immersion : 46 m
• Pression relative de gonflage : 1,4 à 2 bar
