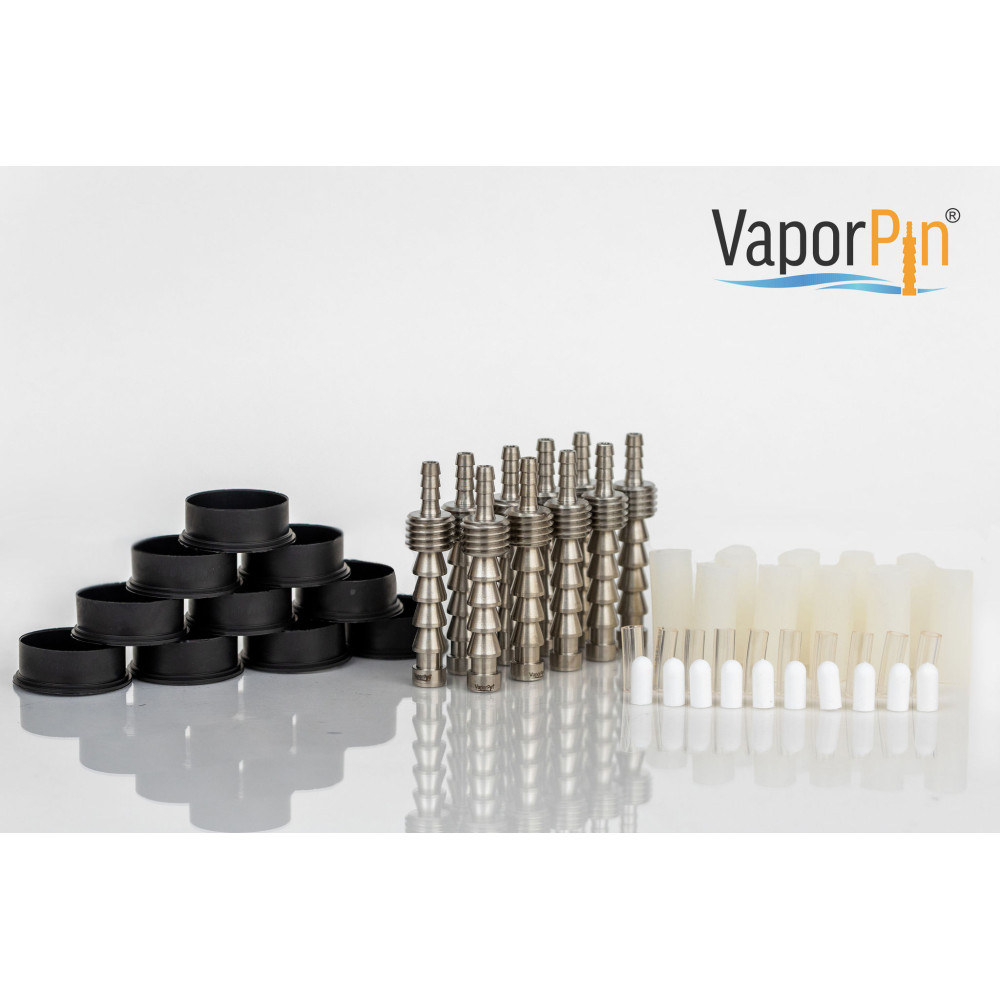

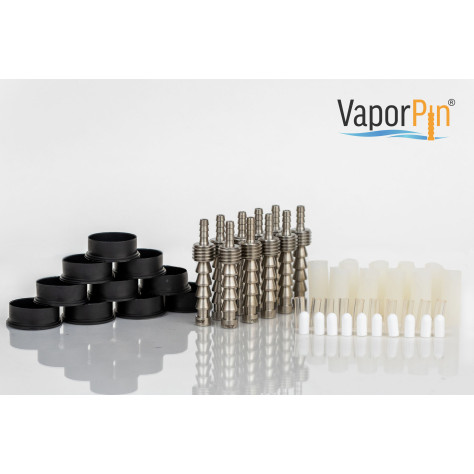

Le Vapor Pin est un dispositif de prélèvement réutilisable conçu pour faciliter l'échantillonnage des gaz du sol sous dalle. Son système d'étanchéité permet d'installer un point de prélèvement sans avoir recours à un scellement permanent, ce qui facilite les campagnes de mesures répétées et réduit le temps nécessaire à la mise en œuvre. Le dispositif peut également être utilisé pour réaliser des mesures de pression et différents types de prélèvements selon le matériel de prélèvement raccordé. Le Kit Standard 10 pointes de prélèvement inox comprend 10 Vapor Pin fabriqués en acier inoxydable et ses accessoires. Ce matériau est particulièrement adapté aux installations répétées ou de longue durée grâce à sa résistance mécanique et à sa résistance à la corrosion. Le fabricant recommande notamment l'acier inoxydable pour les installations destinées à rester en place plus longtemps.

Chaque Vapor Pin® est associé à un manchon d'étanchéité, un capuchon de protection et un raccord Tygon® pour le raccordement au système de prélèvement. Les 10 couvercles plastiques affleurants permettent de protéger les points installés en configuration affleurante (flush mount), notamment dans les zones où le point de prélèvement doit rester au niveau de la dalle.



Mise en Å“uvre

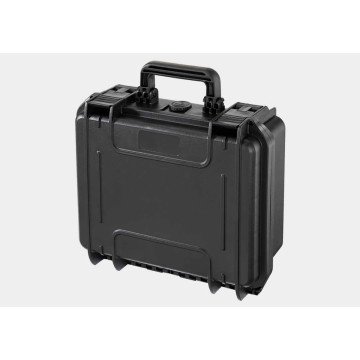

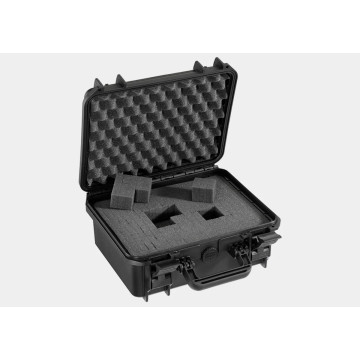

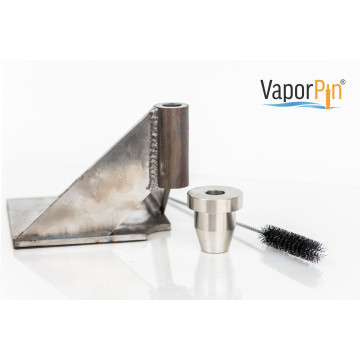

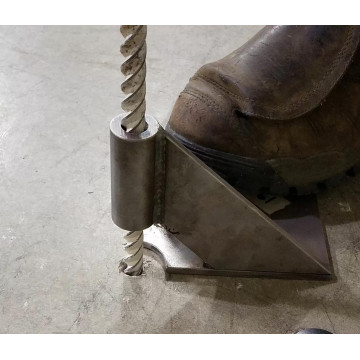

Le Vapor Pin® est installé dans un forage réalisé dans la dalle afin de créer un point d’accès aux gaz du sol sous dalle. Après mise en place du dispositif et de son manchon, l’étanchéité du point de prélèvement peut être contrôlée avant le raccordement au matériel d'échantillonnage. Le Kit Standard 10 pointes de prélèvement inox contient les éléments nécessaires aux 10 points Vapor Pin®, mais les outils d'installation et d'extraction sont disponibles séparément. Pour constituer un équipement complet pour les interventions de terrain, il est possible d'ajouter le kit d'outils installation / extraction, le kit d'outils guide ainsi qu'une mallette rigide de transport et de rangement.

Les Vapor Pin® peuvent ensuite être utilisés pour les prélèvements de gaz du sol, les mesures de pression et les campagnes de suivi répétées. Après retrait, les dispositifs peuvent être décontaminés et réutilisés conformément aux procédures du fabricant.



Applications

Le Vapor Pin est destiné notamment aux applications suivantes :

• Prélèvement des gaz du sol sous dalle
• Études d'intrusion de vapeurs
• Caractérisation des sources de pollution
• Études et essais de dépressurisation
• Évaluation de gaz parasites (stray gas)
• Tests pilotes avant mise en place d'une solution de mitigation
• Suivi de l'efficacité des systèmes de mitigation
• Campagnes de prélèvements répétées
• Mesures de pression sous dalle
• Constitution de réseaux de points de prélèvement pour améliorer la résolution spatiale des diagnostics

La possibilité de laisser les Vapor Pin® en place pour réaliser plusieurs campagnes de mesures constitue un intérêt particulier pour le suivi dans le temps des sites et sols pollués. Le fabricant indique également que les dispositifs peuvent être retirés et réutilisés après décontamination selon les procédures appropriées.



Avantages

• 10 pointes de prélèvement en acier inoxydable dans un seul kit
• Réutilisables après décontamination
• Installation adaptée aux campagnes de prélèvements répétées
• Système conçu pour limiter les risques de fuite et améliorer la qualité des prélèvements
• Pas de scellement permanent nécessaire dans la configuration standard du Vapor Pin
• Couvercles plastiques pour une installation affleurante
• Raccordement simple aux équipements de prélèvement grâce aux raccords Tygon
• Configuration modulable avec les kits d'outils et la mallette disponibles séparément
• Solution adaptée aux bureaux d'études et professionnels des sites et sols pollués
