Mini Vapor Pin® – Dispositif de prélèvement gaz du sol sous dalle (sub-slab)

  • Dalle fine : 50 mm et plus
  • Aluminium anodisé : robuste, durable et résistant à la corrosion
  • Installation permanente (non réutilisable) en montage affleurant
  • Perçage Ø 16 mm

Description

Le Mini Vapor Pin® est un dispositif de prélèvement conçu pour le prélèvement de gaz du sol sous dalle (sub-slab soil gas sampling). Installé directement dans une dalle béton, il permet :

  • d’accéder à la zone sous dalle
  • de réaliser des prélèvements de gaz fiables
  • de surveiller la présence de composés volatils (COV)

Sa conception assure une connexion étanche et reproductible, essentielle pour garantir la qualité des analyses environnementales.

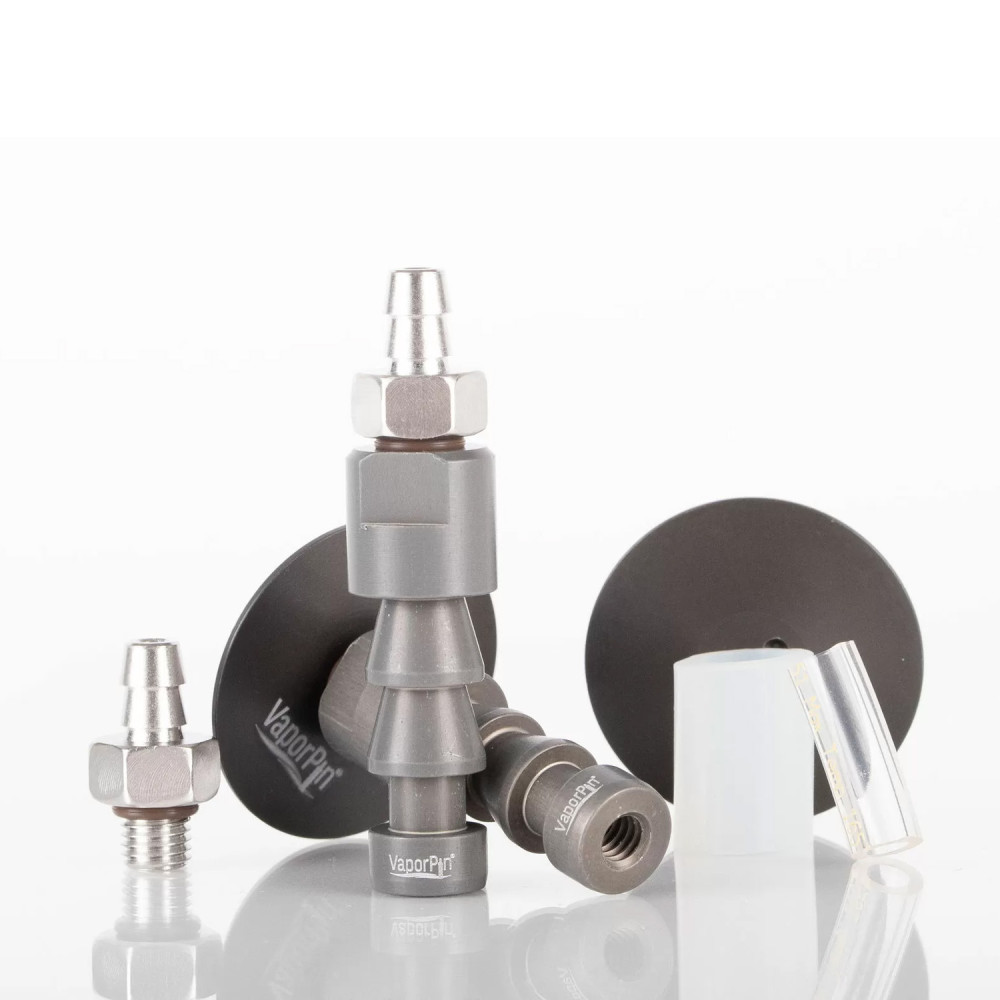

Contenu du kit :

  • Mini Vapor Pin
  • Couvercle de protection étanche pour Mini Vapor Pin
  • Manchon en silicone
  • Embout de connexion FLX-VP raccord cannelé
  • Connecteur Tygon



RB_VPM-AN001
80 Produits
Hurry up! only 80 items left in stock!

  Paiement possible par CB sécurisé

Paiement par facture pour les clients PLM Services professionnels

  Condition de livraison ( matériel en stock)

Les commandes passées avant 10h peuvent êtres expédiées le jour même : France Express 24h

  Suivi de vos commandes

L'équipe PLM Services se tient à votre disposition au +33(0)4 28 38 70 10

Pour aller plus loin

Pourquoi choisir le Mini Vapor Pin® ?

Le Mini Vapor Pin® est une version plus compacte et discrète du Vapor Pin standard :

  • Adapté aux dalles plus fines (≥ 50 mm)
  • Installation moins invasive
  • Format réduit pour zones sensibles ou contraintes
  • Idéal pour campagnes de mesure nécessitant la multiplication des points de prélèvement

Il conserve néanmoins les mêmes performances :

  • excellente étanchéité
  • fiabilité des mesures
  • compatibilité avec les protocoles de prélèvement gaz du sol

Mise en œuvre & installation (résumé)

1. Perçage

  • Percer un trou Ø 16 mm (5/8") dans la dalle
  • Profondeur : dalle + environ 25 mm dans le sol
  • Nettoyer soigneusement le trou (brosse + aspiration)

2. Installation

  • Insérer le Mini Vapor Pin®
  • L’enfoncer à l’aide de l’outil dédié jusqu’à affleurement
  • Mettre en place le capuchon étanche

3. Stabilisation

  • Attendre environ 20 minutes pour rééquilibrage des gaz sous dalle

4. Prélèvement

  • Retirer le capuchon
  • Connecter le système de prélèvement (tube + pompe)
  • Réaliser les tests d’étanchéité si nécessaire

Applications

  • Diagnostic pollution des sols
  • Surveillance de vapeurs (COV) sous bâtiment
  • Études de transfert sol → air intérieur
  • Sites industriels, friches, bâtiments sensibles
