Pompes pneumatiques Génie

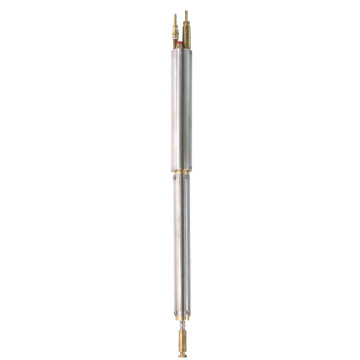

La pompe Genie 24 est une pompe pneumatique à membrane (bladder pump) à forte capacité d'aspiration. Elle se positionne au-dessus d'un suiveur de nappe pour aspirer de manière sélective une phase flottante d'hydrocarbures, ou peut être utilisée seule en mode pompage tous fluides.

Elle fonctionne par cycles, et intégère une minuterie pneumatique pour contrôler les temps de remplissage et de décharge de la pompe. L’utilisation d’une pompe à membrane pour l'écrémage d'hydrocarbures élimine tout contact entre l’air et les fluides LNAPL, ce qui réduit la formation d'émulsions et supprime les émissions de COV (composés organiques volatils).



Avantages

• Adapté aux forages de 50 mm et plus
• Permet l'écrémage sélectif de phase libre (LNAPL) en association avec un suiveur de nappe
• Limite les émulsions
• Faible consommation d'air comprimé
• Certification ATEX zone 0



Fonctionnement

Le produit libre pénètre dans la pompe par l’entrée flottante du suiveur de nappe, descend à travers un tube flexible, puis est aspiré vers le haut pendant la phase d'aspiration de la pompe Genie 24 (cycle de remplissage).

Pendant le cycle de décharge, la membrane est comprimée par l’air comprimé et le LNAPL est envoyé vers la surface. Ensuite un nouveau cycle de remplissage commence : l’air comprimé entourant la membrane est évacué et la membrane reprend sa forme initiale. Cela crée une dépression qui aspire le fluide à l'intérieur de la membrane à travers le clapet anti-retour situé au bas de la pompe.



Données techniques

• Débit maximum : 25 l/h
• Longueur totale : 1450 mm
• Pression d'air comprimé : 2,7 - 6,9 bar
• Matériaux : inox, laiton, Viton, Teflon

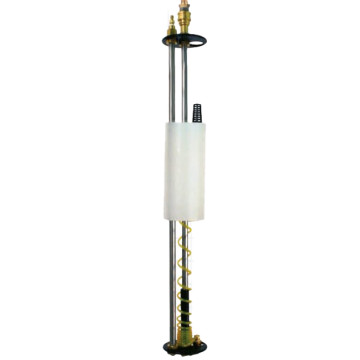

Le suiveur de nappe gravitaire SPG est conçu pour les applications de dépollution. Il permet l'écrémage sélectif des couches flottantes d'hydrocarbures (LNAPL), en association avec une pompe pneumatique Genie 24. L'entrée flottante du suiveur se positionne par gravité à l'interface eau - hydrocarbures et suit les fluctuations de la nappe, pour ne laisser passer que la phase libre.



Avantages

• Adapté aux forages de 100 mm et plus
• Permet l'écrémage sélectif de phase libre (LNAPL) en association avec une pompe Genie
• Réglage de l'entrée de produit en ouvrant les opercules sur le côté du flotteur



Fonctionnement

Le produit libre pénètre par l’entrée flottante du suiveur de nappe, descend à travers un tube flexible, puis est aspiré vers le haut pendant la phase d'aspiration de la pompe Genie 24 (cycle de remplissage).

Pendant le cycle de décharge, la membrane est comprimée par l’air comprimé et le LNAPL est envoyé vers la surface. Ensuite un nouveau cycle de remplissage commence : l’air comprimé entourant la membrane est évacué et la membrane reprend sa forme initiale. Cela crée une dépression qui aspire le fluide à l'intérieur de la membrane à travers le clapet anti-retour situé au bas de la pompe.



Données techniques

• Course du flotteur : 61 cm
• Matériaux : inox, laiton, Viton, Teflon

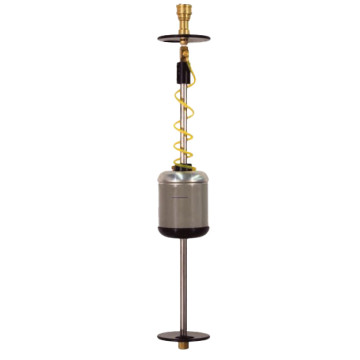

Le suiveur de nappe oléophile SOS est conçu pour les applications de dépollution. Il permet l'écrémage sélectif des couches flottantes d'hydrocarbures (LNAPL), en association avec une pompe pneumatique Genie 24. L'entrée flottante du suiveur se positionne par gravité à l'interface eau - hydrocarbures et suit les fluctuations de la nappe. Il est équipé d'un filtre oléophile pour ne laisser entrer que la phase libre, et pas l'eau. Ce type de suiveur permet donc un écrémage plus précis que le suiveur gravitaire.



Avantages

• Adapté aux forages de 100 mm et plus
• Permet l'écrémage sélectif de phase libre (LNAPL) en association avec une pompe Genie
• Filtre oléophile pour un écrémage précis



Fonctionnement

Le produit libre pénètre par l’entrée flottante du suiveur de nappe, passe à travers le filtre oléophile puis est aspiré vers le haut pendant la phase d'aspiration de la pompe Genie 24 (cycle de remplissage).

Pendant le cycle de décharge, la membrane est comprimée par l’air comprimé et le LNAPL est envoyé vers la surface. Ensuite un nouveau cycle de remplissage commence : l’air comprimé entourant la membrane est évacué et la membrane reprend sa forme initiale. Cela crée une dépression qui aspire le fluide à l'intérieur de la membrane à travers le clapet anti-retour situé au bas de la pompe.



Données techniques

• Course du flotteur : 30 ou 61 cm selon modèle
• Matériaux : inox, laiton, Viton, Teflon

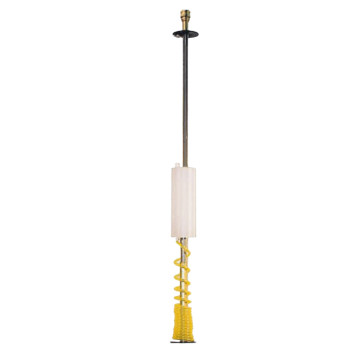

Le suiveur de nappe gravitaire SPG est conçu pour les applications de dépollution. Il permet l'écrémage sélectif des couches flottantes d'hydrocarbures (LNAPL), en association avec une pompe pneumatique Genie 24. L'entrée flottante du suiveur se positionne par gravité à l'interface eau - hydrocarbures et suit les fluctuations de la nappe, pour ne laisser passer que la phase libre.



Avantages

• Adapté aux forages de 50 mm et plus
• Permet l'écrémage sélectif de phase libre (LNAPL) en association avec une pompe Genie
• Réglage de l'entrée de produit en ouvrant les opercules sur le côté du flotteur



Fonctionnement

Le produit libre pénètre par l’entrée flottante du suiveur de nappe, descend à travers un tube flexible, puis est aspiré vers le haut pendant la phase d'aspiration de la pompe Genie 24 (cycle de remplissage).

Pendant le cycle de décharge, la membrane est comprimée par l’air comprimé et le LNAPL est envoyé vers la surface. Ensuite un nouveau cycle de remplissage commence : l’air comprimé entourant la membrane est évacué et la membrane reprend sa forme initiale. Cela crée une dépression qui aspire le fluide à l'intérieur de la membrane à travers le clapet anti-retour situé au bas de la pompe.



Données techniques

• Course du flotteur : 61 cm
• Matériaux : inox, laiton, Viton, Teflon
