Ecrémage en puits

Description

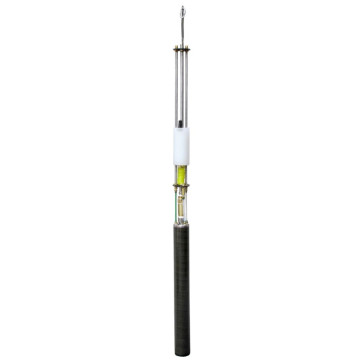

La pompe peumatique AP4 COMBO est conçue pour répondre aux besoins spécifiques des sites pollués. Elle permet le pompage sélectif d'hydrocarbures ou d'une phase libre flottante dans des puits et piézomètres de 100 mm de diamètre minimum.

• Entrée produit : flotteur gravitaire SPG
• Diamètre externe : 97 mm
• Débit maximum de produit libre pompé : 1211 litres par jour
• Certification : ATEX 0

Son fonctionnement pneumatique par cycles est très économe en air comprimé. La pompe fonctionne uniquement lorsqu'elle est remplie de produit pur, et ne consomme pas d'air comprimé en cas d'absence d'effluents à pomper.



Fonctionnement

Le fluide entre par gravité dans la tête flottante SPG, qui se positionne à l'interface eau - hydrocarbures. L'entrée de produit peut être ajustée en ouvrant les orifices latéraux, pour affiner le traitement lorsque la couche de LNAPL diminue. Lorsque le niveau du liquide dans le corps de la pompe atteint le seuil d'activation, l'envoi d'air comprimé est déclenché. Le fluide est alors expulsé de la pompe vers le réseau et un nouveau cycle débute.



Avantages

• Conception unique permettant à la pompe de fonctionner uniquement lorsqu'elle est remplie de produit pur
• Possibilité de retirer l'écrémeur SPG pour passer en mode pompage tous fluides une fois le LNAPL éliminé
• Fiabilité et durabilité éprouvée
• Garantie 1 an

Description

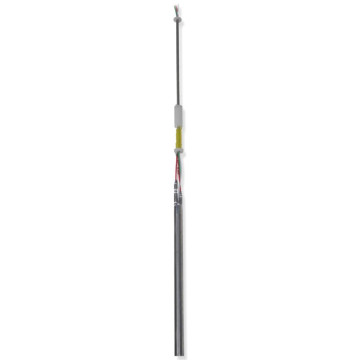

La pompe peumatique AP2 COMBO est conçue pour répondre aux besoins spécifiques des sites pollués. Elle permet le pompage sélectif d'hydrocarbures ou d'une phase libre flottante dans des puits et piézomètres de 50 mm de diamètre minimum.

• Entrée flottant : écrémeur gravitaire SPG
• Débit maximum de produit libre pompé : 212 litres par jour
• Certification : ATEX 0

Son fonctionnement pneumatique par cycles est très économe en air comprimé. La pompe fonctionne uniquement lorsqu'elle est remplie de produit pur, et ne consomme pas d'air comprimé en cas d'absence d'effluents à pomper.



Fonctionnement

Le fluide entre par gravité dans l'écrémeur SPG, qui se positionne à l'interface eau - hydrocarbures. L'entrée de produit peut être ajustée en ouvrant les orifices latéraux, pour affiner le traitement lorsque la couche de LNAPL diminue. Lorsque le niveau du liquide dans le corps de la pompe atteint le seuil d'activation, l'envoi d'air comprimé est déclenché. Le fluide est alors expulsé de la pompe vers le réseau et un nouveau cycle débute.



Avantages

• Conception unique permettant à la pompe de fonctionner uniquement lorsqu'elle est remplie de produit pur
• Possibilité de retirer l'écrémeur SPG pour passer en mode pompage tous fluides une fois le LNAPL éliminé
• Fiabilité et durabilité éprouvée
• Garantie 1 an

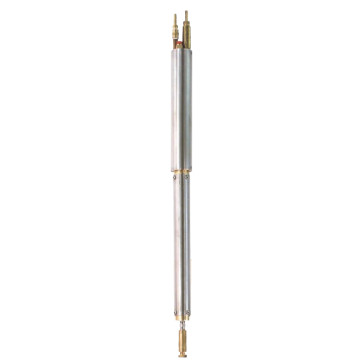

La pompe Genie 24 est une pompe pneumatique à membrane (bladder pump) à forte capacité d'aspiration. Elle se positionne au-dessus d'un suiveur de nappe pour aspirer de manière sélective une phase flottante d'hydrocarbures, ou peut être utilisée seule en mode pompage tous fluides.

Elle fonctionne par cycles, et intégère une minuterie pneumatique pour contrôler les temps de remplissage et de décharge de la pompe. L’utilisation d’une pompe à membrane pour l'écrémage d'hydrocarbures élimine tout contact entre l’air et les fluides LNAPL, ce qui réduit la formation d'émulsions et supprime les émissions de COV (composés organiques volatils).



Avantages

• Adapté aux forages de 50 mm et plus
• Permet l'écrémage sélectif de phase libre (LNAPL) en association avec un suiveur de nappe
• Limite les émulsions
• Faible consommation d'air comprimé
• Certification ATEX zone 0



Fonctionnement

Le produit libre pénètre dans la pompe par l’entrée flottante du suiveur de nappe, descend à travers un tube flexible, puis est aspiré vers le haut pendant la phase d'aspiration de la pompe Genie 24 (cycle de remplissage).

Pendant le cycle de décharge, la membrane est comprimée par l’air comprimé et le LNAPL est envoyé vers la surface. Ensuite un nouveau cycle de remplissage commence : l’air comprimé entourant la membrane est évacué et la membrane reprend sa forme initiale. Cela crée une dépression qui aspire le fluide à l'intérieur de la membrane à travers le clapet anti-retour situé au bas de la pompe.



Données techniques

• Débit maximum : 25 l/h
• Longueur totale : 1450 mm
• Pression d'air comprimé : 2,7 - 6,9 bar
• Matériaux : inox, laiton, Viton, Teflon

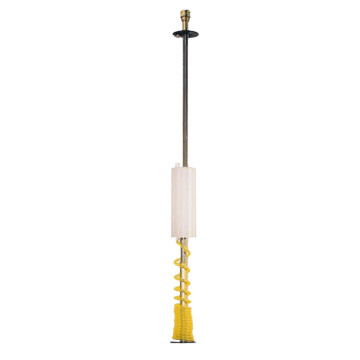

Le suiveur de nappe gravitaire SPG est conçu pour les applications de dépollution. Il permet l'écrémage sélectif des couches flottantes d'hydrocarbures (LNAPL), en association avec une pompe pneumatique Genie 24. L'entrée flottante du suiveur se positionne par gravité à l'interface eau - hydrocarbures et suit les fluctuations de la nappe, pour ne laisser passer que la phase libre.



Avantages

• Adapté aux forages de 50 mm et plus
• Permet l'écrémage sélectif de phase libre (LNAPL) en association avec une pompe Genie
• Réglage de l'entrée de produit en ouvrant les opercules sur le côté du flotteur



Fonctionnement

Le produit libre pénètre par l’entrée flottante du suiveur de nappe, descend à travers un tube flexible, puis est aspiré vers le haut pendant la phase d'aspiration de la pompe Genie 24 (cycle de remplissage).

Pendant le cycle de décharge, la membrane est comprimée par l’air comprimé et le LNAPL est envoyé vers la surface. Ensuite un nouveau cycle de remplissage commence : l’air comprimé entourant la membrane est évacué et la membrane reprend sa forme initiale. Cela crée une dépression qui aspire le fluide à l'intérieur de la membrane à travers le clapet anti-retour situé au bas de la pompe.



Données techniques

• Course du flotteur : 61 cm
• Matériaux : inox, laiton, Viton, Teflon

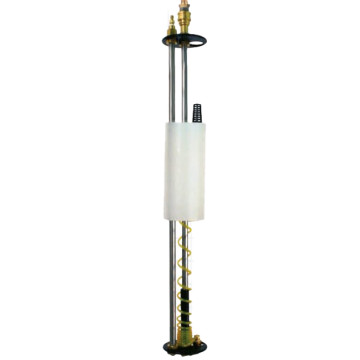

Le suiveur de nappe gravitaire SPG est conçu pour les applications de dépollution. Il permet l'écrémage sélectif des couches flottantes d'hydrocarbures (LNAPL), en association avec une pompe pneumatique Genie 24. L'entrée flottante du suiveur se positionne par gravité à l'interface eau - hydrocarbures et suit les fluctuations de la nappe, pour ne laisser passer que la phase libre.



Avantages

• Adapté aux forages de 100 mm et plus
• Permet l'écrémage sélectif de phase libre (LNAPL) en association avec une pompe Genie
• Réglage de l'entrée de produit en ouvrant les opercules sur le côté du flotteur



Fonctionnement

Le produit libre pénètre par l’entrée flottante du suiveur de nappe, descend à travers un tube flexible, puis est aspiré vers le haut pendant la phase d'aspiration de la pompe Genie 24 (cycle de remplissage).

Pendant le cycle de décharge, la membrane est comprimée par l’air comprimé et le LNAPL est envoyé vers la surface. Ensuite un nouveau cycle de remplissage commence : l’air comprimé entourant la membrane est évacué et la membrane reprend sa forme initiale. Cela crée une dépression qui aspire le fluide à l'intérieur de la membrane à travers le clapet anti-retour situé au bas de la pompe.



Données techniques

• Course du flotteur : 61 cm
• Matériaux : inox, laiton, Viton, Teflon

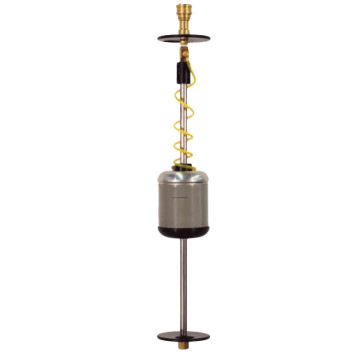

Le suiveur de nappe oléophile SOS est conçu pour les applications de dépollution. Il permet l'écrémage sélectif des couches flottantes d'hydrocarbures (LNAPL), en association avec une pompe pneumatique Genie 24. L'entrée flottante du suiveur se positionne par gravité à l'interface eau - hydrocarbures et suit les fluctuations de la nappe. Il est équipé d'un filtre oléophile pour ne laisser entrer que la phase libre, et pas l'eau. Ce type de suiveur permet donc un écrémage plus précis que le suiveur gravitaire.



Avantages

• Adapté aux forages de 100 mm et plus
• Permet l'écrémage sélectif de phase libre (LNAPL) en association avec une pompe Genie
• Filtre oléophile pour un écrémage précis



Fonctionnement

Le produit libre pénètre par l’entrée flottante du suiveur de nappe, passe à travers le filtre oléophile puis est aspiré vers le haut pendant la phase d'aspiration de la pompe Genie 24 (cycle de remplissage).

Pendant le cycle de décharge, la membrane est comprimée par l’air comprimé et le LNAPL est envoyé vers la surface. Ensuite un nouveau cycle de remplissage commence : l’air comprimé entourant la membrane est évacué et la membrane reprend sa forme initiale. Cela crée une dépression qui aspire le fluide à l'intérieur de la membrane à travers le clapet anti-retour situé au bas de la pompe.



Données techniques

• Course du flotteur : 30 ou 61 cm selon modèle
• Matériaux : inox, laiton, Viton, Teflon

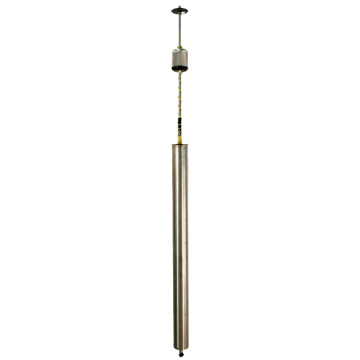

L'écrémeur passif oléophile est conçu pour la récupération de phase libre flottante dans des forages de 50 mm ou plus, sur des sites où la perméabilité est faible et où le pompage n'est pas adapté. La tête flottante de l'écrémeur suit les fluctuations de la nappe phréatique. L'hydrocarbure entre à travers son filtre oléophile, puis est stocké dans le réservoir intégré.

• Diamètre minimal du puits : 50 ou 100 mm selon modèle
• Fonctionnement autonome sans apport d'énergie
• Flotteur d'entrée produit avec filtre oléophile
• Viscosité max de la phase flottante à 10°C : 200 cSt
• Course du flotteur : 300 ou 450 mm selon modèle
• Capacité du réservoir : de 0,6 à 6 L
• Epaisseur résiduelle de produit : négligeable
