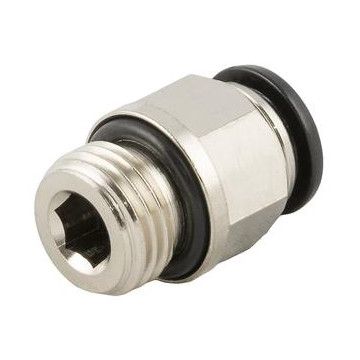

Raccords instantanés

Données techniques

• Diamètre tube : 4, 6, 8, 10, 12 ou 16 mm au choix
• Diamètre en pouces : 1/4, 3/8, 1/2 ou M5 possibles
• Pression : -0,99 à 20 bar
• Température : -20 à 80 °C
• Corps et capsule de retenue en laiton nickelé
• Rondelle d'accrochage : AISI 301
• Anneau de positionnement en technopolymère
• Tubes plastiques conseillés : PA6, PA11, PA12, Polyéthylène, *Polyuréthane, PTFE, FEP
• Filetages : filetage conique “UNIVERSAL SHORT”. Filetage conique conforme: ISO7.1, BS 21, DIN 2999. Filetage cylindrique conforme: ISO 228 Class A. Filetage métrique conforme: ISO R/262

Avantages

• La rondelle en acier inoxydable garantit la parfaite tenue du tube quelle que soit la matière et sans l’endommager.
• La connexion entre le tube et le raccord assure une étanchéité totale même dans des conditions d’impact ou de vibrations.

Données techniques

• Diamètre en pouces : 1/8-3/8, 3/8-1/2 ou 1/8-/1/4 au choix
• Pression : jusqu'à 150 bar
• Température : jusqu'à 300 °C
• Laiton nickelé
• Filetage métrique conforme : ISO R/262
• Fluides compatibles : Eau / huile / air comprimé

Applications

• Circuits d'eau industrielle
• Gaz neutres
• Vapeur - vide
• Air comprimé
• Automatismes pneumatiques

Données techniques

• Diamètres en pouces : 3/8-1/4, 1/2-1/4, 1/2-3/8, 3/4-3/8 et 1-1/2 au choix
• Pression : jusqu'à 150 bar
• Température : -20 à 80 °C
• Laiton nickelé
• Filetages : filetage conique conforme: ISO7.1, BS 21, DIN 2999. Filetage cylindrique conforme: ISO 228 Class A. Filetage métrique conforme: ISO R/262. NPTF conforme: ANSI B1.20.5
• Fluides compatibles : Eau / huile / air comprimé

Applications

• Circuits d'eau industrielle
• Gaz neutres
• Vapeur - vide
• Air comprimé
• Automatismes pneumatiques

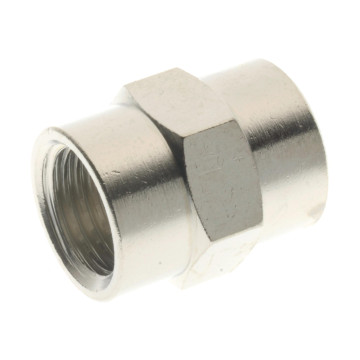

Données techniques

• Diamètre en pouces : 1/8", 1/4" ou 1/2" au choix
• Pression : jusqu'à 150 bar
• Température : jusqu'à 300 °C
• Laiton nickelé
• Filetage métrique conforme: ISO R/262
• Fluides compatibles : Eau / huile / air comprimé

Applications

• Circuits d'eau industrielle
• Gaz neutres
• Vapeur - vide
• Air comprimé
• Automatismes pneumatiques

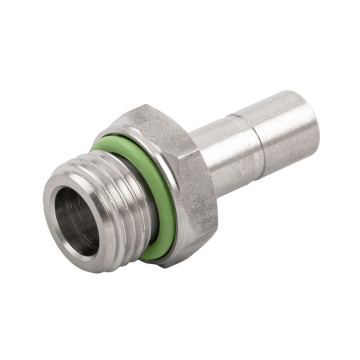

Données techniques

• Adaptateur cylindrique en acier inoxydable AISI 316L
• Diamètres : 6 mm / 1/8"
• Pression : -0,99 à 20 bar
• Température : -15 à +190° C
• Fluides compatibles : air comprimé / vide
• Tubes plastiques conseillés : PA6, PA11, PA12, Polyéthylène, Polyuréthane, PTFE, FEP

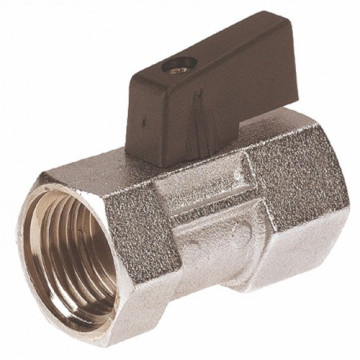

Données techniques

• Mini vanne en laiton chromé, poignée papillon en nylon 66 noir
• Diamètre en pouces : 1/8"
• Taraudage BSPP Cylindrique
• Raccordement : BSP cylindrique ISO 228/1.
• Pression : 10 bar max à 90°C
• Température : -10°C à +90°C
• Fluides courants compatibles

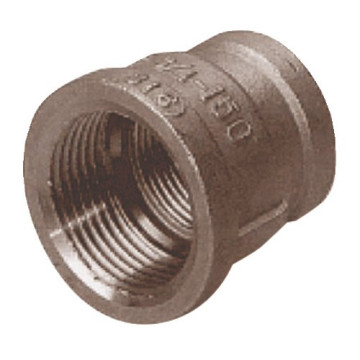

Données techniques

• Diamètres en pouces au choix : 1/2" x 1/4" ou 3/4" x 1/2"
• Pression maximale de service : 20 bar
• Température : -20 à + 180 °C
• Inox 316 - ASTM 351CF8M
• Taraudage femelle cylindrique BSP

Applications

• Industrie
• Bâtiment
• Services généraux - tous fluides compatibles
• Irrigation - arrosage

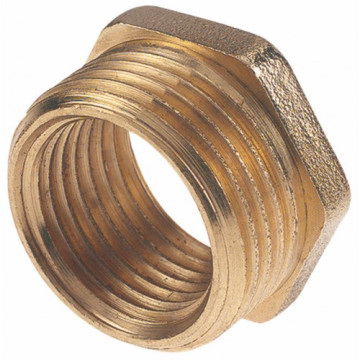

Données techniques

• Diamètres en pouces au choix : 1"x1/2", 1"x3/4", 1"1/4x1", 2"x1"
• Pression maximale de service : 10 bar
• Température : 0 à 90°C
• Corps en laiton CW617N-DW
• Taraudage BSP cylindrique ISO 228/1.
• Filetage au pas métrique

Applications

• Branchements et réseaux de distribution d’eau potable destinée à la consommation humaine.
• Services généraux - tous fluides compatibles
• Plomberie - chauffage
• Arrosage - Irrigation

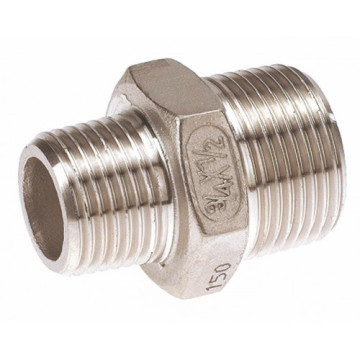

Données techniques

• Diamètres en pouces au choix : 1/2" x 1/4" ou 3/4" x 1/2"
• Pression maximale de service : 20 bar
• Température : -20 à + 180 °C
• Inox 316 - ASTM 351CF8M
• Filetages BSP conique

Applications

• Industrie
• Bâtiment
• Services généraux - tous fluides compatibles
• Irrigation - arrosage

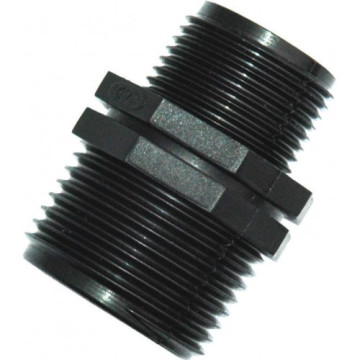

Données techniques

• Pour fluides courants compatibles
• Pression maximale de service : 6 bar
• Raccordement : filetage conique

Applications

• Industrie : distribution de fluides dans les systèmes de production
• BTP et Collectivités : systèmes d’approvisionnement en eau
• Agriculture : alimentation des installations d’irrigation, raccordement de pompes ou cuves

Données techniques

• Diamètres en pouces au choix : 1/2" x 3/8" ou 3/4" x 1/2"
• Pression maximale de service : 10 bar
• Température : 0 à 90°C
• Corps en laiton CW617N-DW
• Taraudage BSP cylindrique ISO 228/1.
• Filetage au pas métrique

Applications

• Branchements et réseaux de distribution d’eau potable destinée à la consommation humaine.
• Services généraux - tous fluides compatibles
• Plomberie - chauffage
• Arrosage - Irrigation
