Raccords instantanés

Données techniques

• Diamètre tube : 8 ou 10 mm au choix
• Pression : jusqu'à 150 bar
• Température : -20 à 80 °C
• Laiton nickelé
• Filetages : filetage conique conforme: ISO7.1, BS 21, DIN 2999. Filetage cylindrique conforme: ISO 228 Class A. Filetage métrique conforme: ISO R/262. NPTF conforme: ANSI B1.20.5
• Fluides compatibles : Eau / huile / air comprimé

Applications

• Circuits d'eau industrielle
• Gaz neutres
• Vapeur - vide
• Air comprimé
• Automatismes pneumatiques

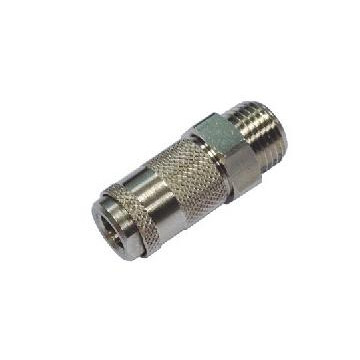

Données techniques

• Coupleur mâle M5
• DN 2,7 mm
• Pression de service : 0 à 12 bar
• Pression statique max : 35 bar
• Filetage cylindrique conforme ISO 228 Class A
• Fluide compatible : air comprimé
• Température : 20 à + 80° C

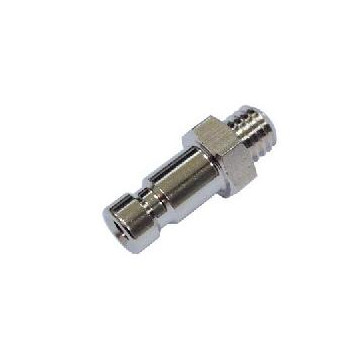

Données techniques

• Embout mâle M5
• DN 2,7 mm
• Pression de service : 0 à 12 bar
• Pression statique max : 35 bar
• Filetage cylindrique conforme ISO 228 Class A
• Fluide compatible : air comprimé
• Température : -20 à +80° C

• Diamètres tube au choix : 6, 8, 10, 12, 16

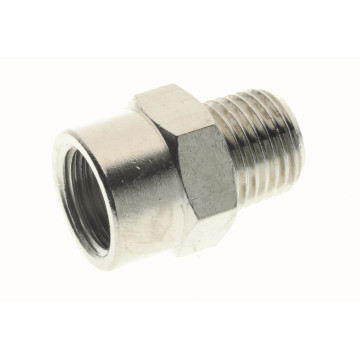

Données techniques

• Diamètres M/F au choix : 1/8-3/8, 3/8-1/2 ou 1/8-1/4
• Laiton nickelé
• Fluides compatibles : Eau / huile / air comprimé
• Pression : jusqu'à 150 bar
• Température : -20 à 80 °C
• Filetages : filetage conique conforme: ISO7.1, BS 21, DIN 2999. Filetage cylindrique conforme: ISO 228 Class A. Filetage métrique conforme: ISO R/262. NPTF conforme: ANSI B1.20.5

Applications

• Circuits d'eau industrielle
• Gaz neutres
• Vapeur - vide
• Air comprimé
• Automatismes pneumatiques

Données techniques

• Diamètre tube : 3 ou 6 mm au choix
• Diamètre en pouces : M5
• Pression : jusqu'à 150 bar
• Température : -20 à 80 °C
• Laiton nickelé
• Filetage métrique conforme: ISO R/262
• Fluides compatibles : Eau / huile / air comprimé

Applications

• Circuits d'eau industrielle
• Gaz neutres
• Vapeur - vide
• Air comprimé
• Automatismes pneumatiques

Données techniques

• Diamètre tube : 4, 10 ou 12 mm au choix
• Pression : -0,99 à 20 bar
• Température : -20 à 80 °C
• Corps et capsule de retenue en laiton nickelé
• Rondelle d'accrochage : AISI 301
• Anneau de positionnement en technopolymère
• Tubes plastiques conseillés : PA6, PA11, PA12, Polyéthylène, *Polyuréthane, PTFE, FEP
• Filetages : filetage conique “UNIVERSAL SHORT”. Filetage conique conforme: ISO7.1, BS 21, DIN 2999. Filetage cylindrique conforme: ISO 228 Class A. Filetage métrique conforme: ISO R/262

Avantages

• La rondelle en acier inoxydable garantit la parfaite tenue du tube quelle que soit la matière et sans l’endommager.
• La connexion entre le tube et le raccord assure une étanchéité totale même dans des conditions d’impact ou de vibrations.

Données techniques

• Diamètre tube : 4, 8, 10 ou 12 mm au choix
• Pression : -0,99 à 20 bar
• Température : -20 à 80 °C
• Corps et capsule de retenue en laiton nickelé
• Rondelle d'accrochage : AISI 301
• Anneau de positionnement en technopolymère
• Tubes plastiques conseillés : PA6, PA11, PA12, Polyéthylène, *Polyuréthane, PTFE, FEP
• Filetages : filetage conique “UNIVERSAL SHORT”. Filetage conique conforme: ISO7.1, BS 21, DIN 2999. Filetage cylindrique conforme: ISO 228 Class A. Filetage métrique conforme: ISO R/262

Avantages

• La rondelle en acier inoxydable garantit la parfaite tenue du tube quelle que soit la matière et sans l’endommager.
• La connexion entre le tube et le raccord assure une étanchéité totale même dans des conditions d’impact ou de vibrations.

Données techniques

• Diamètre tube : 6
• Pression : -0,99 à 20 bar
• Température : -20 à 80 °C
• Corps et capsule de retenue en laiton nickelé
• Rondelle d'accrochage : AISI 301
• Anneau de positionnement en technopolymère
• Tubes plastiques conseillés : PA6, PA11, PA12, Polyéthylène, *Polyuréthane, PTFE, FEP
• Filetages : filetage conique “UNIVERSAL SHORT”. Filetage conique conforme: ISO7.1, BS 21, DIN 2999. Filetage cylindrique conforme: ISO 228 Class A. Filetage métrique conforme: ISO R/262

Avantages

• La rondelle en acier inoxydable garantit la parfaite tenue du tube quelle que soit la matière et sans l’endommager.
• La connexion entre le tube et le raccord assure une étanchéité totale même dans des conditions d’impact ou de vibrations.

Données techniques

• Diamètre tube : 6, 8, 10 ou 12 mm au choix
• Pression : -0,99 à 20 bar
• Température : -20 à 80 °C
• Corps et capsule de retenue en laiton nickelé
• Rondelle d'accrochage : AISI 301
• Anneau de positionnement en technopolymère
• Tubes plastiques conseillés : PA6, PA11, PA12, Polyéthylène, *Polyuréthane, PTFE, FEP
• Filetages : filetage conique “UNIVERSAL SHORT”. Filetage conique conforme: ISO7.1, BS 21, DIN 2999. Filetage cylindrique conforme: ISO 228 Class A. Filetage métrique conforme: ISO R/262

Avantages

• La rondelle en acier inoxydable garantit la parfaite tenue du tube quelle que soit la matière et sans l’endommager.
• La connexion entre le tube et le raccord assure une étanchéité totale même dans des conditions d’impact ou de vibrations.

Données techniques

• Diamètre tube : 6, 8, ou 12 mm au choix
• Pression : -0,99 à 20 bar
• Température : -20 à 80 °C
• Corps et capsule de retenue en laiton nickelé
• Rondelle d'accrochage : AISI 301
• Anneau de positionnement en technopolymère
• Tubes plastiques conseillés : PA6, PA11, PA12, Polyéthylène, *Polyuréthane, PTFE, FEP
• Filetages : filetage conique “UNIVERSAL SHORT”. Filetage conique conforme: ISO7.1, BS 21, DIN 2999. Filetage cylindrique conforme: ISO 228 Class A. Filetage métrique conforme: ISO R/262

Avantages

• La rondelle en acier inoxydable garantit la parfaite tenue du tube quelle que soit la matière et sans l’endommager.
• La connexion entre le tube et le raccord assure une étanchéité totale même dans des conditions d’impact ou de vibrations.
