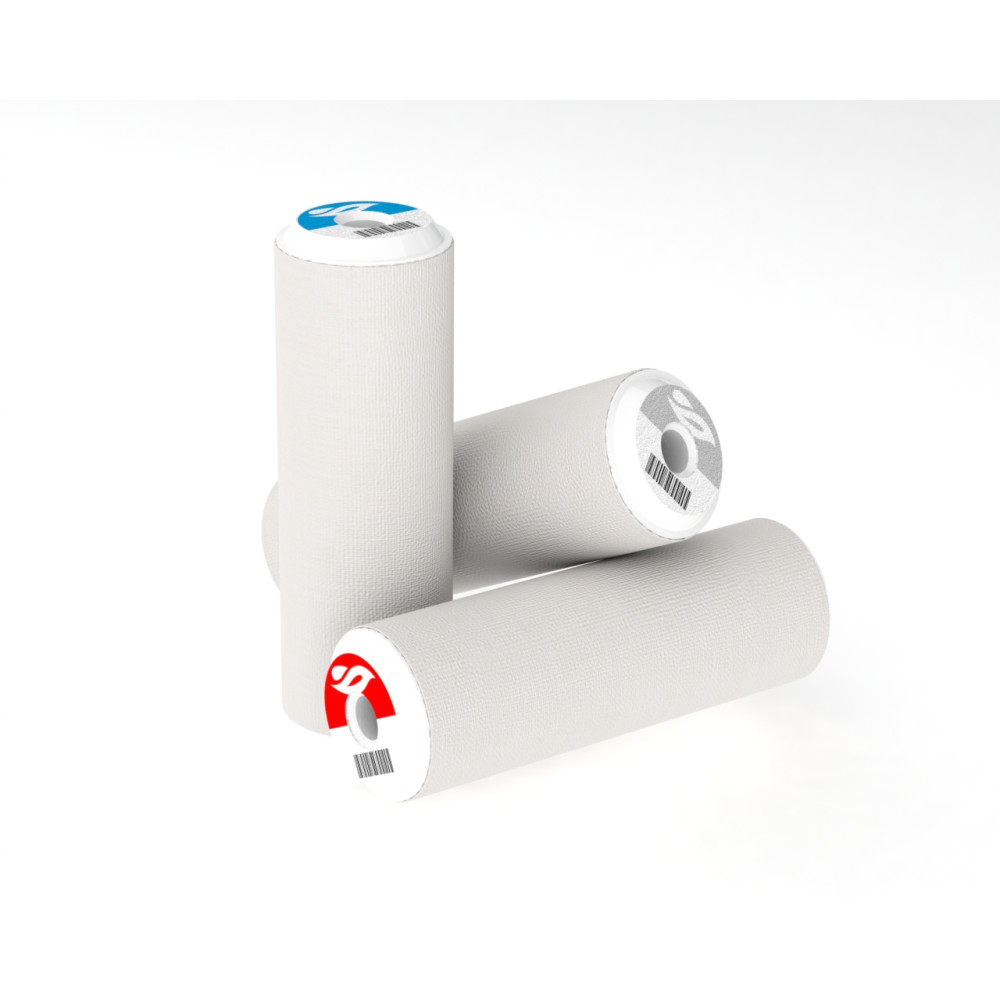

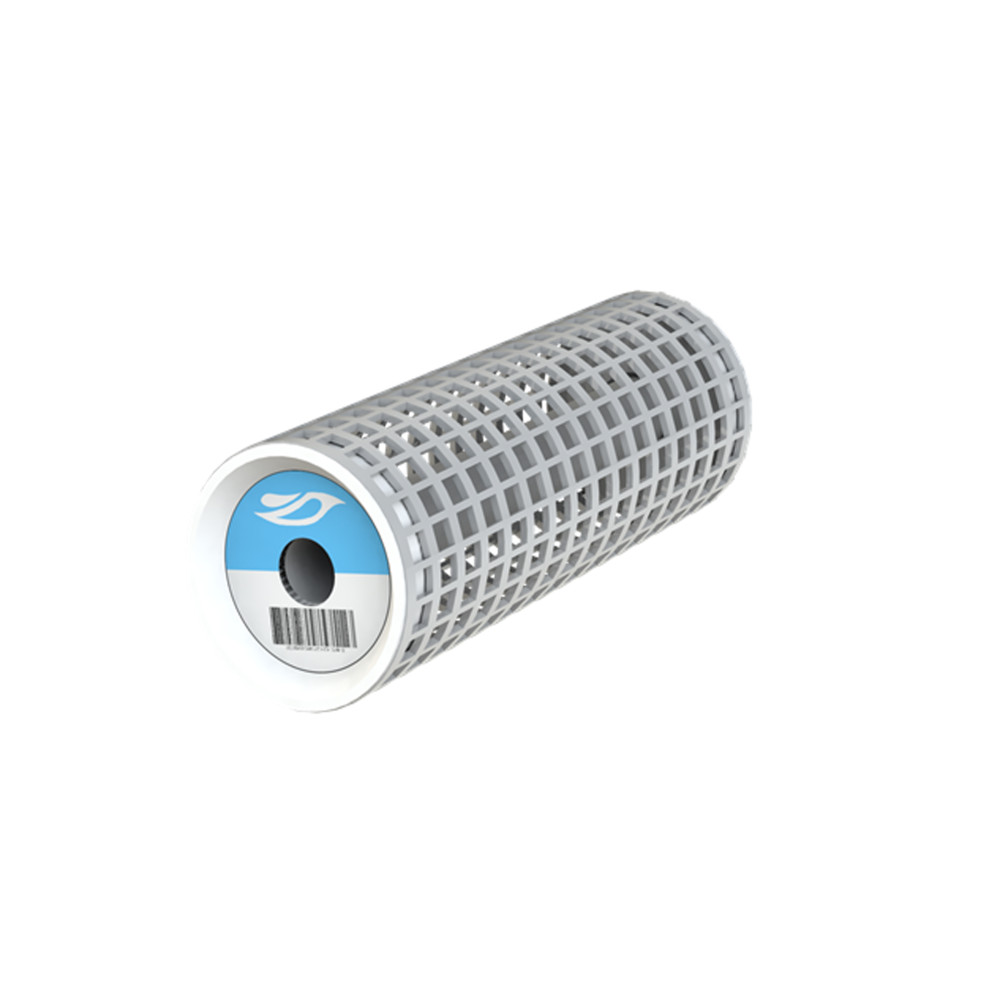

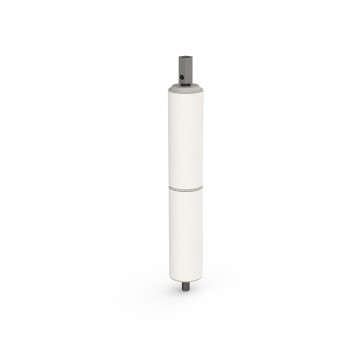

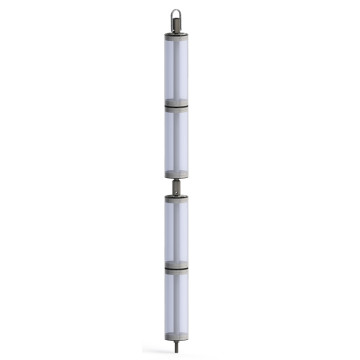

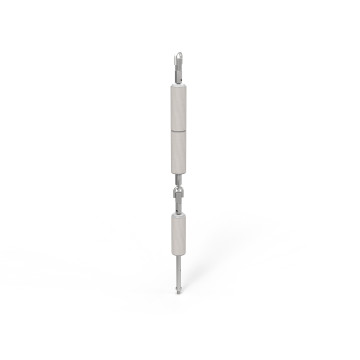

Cartouche WaterFlux pour mesure du flux d’eau souterraine (flux Darcy)
Cartouche WaterFlux pour mesure du flux d’eau souterraine (flux Darcy)
Description
La cartouche iFlux WaterFlux est un dispositif passif in situ conçu pour mesurer avec précision le flux d’eau souterraine (flux Darcy) directement dans les piézomètres et puits de surveillance. Il permet de quantifier le débit spécifique de l’eau souterraine dans la nappe phréatique, une donnée essentielle pour comprendre la dynamique des aquifères et le transport des contaminants. Contrairement aux approches ponctuelles, cet échantillonneur fournit une mesure intégrée dans le temps, offrant une vision représentative des conditions hydrogéologiques. Utilisé dans le cadre d’études environnementales, il constitue un outil clé pour l’analyse des panaches de pollution, la modélisation des flux et le suivi des sites et sols pollués.
Principe de fonctionnement

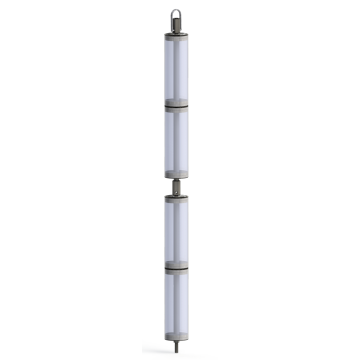

- L’échantillonneur est installé dans un piézomètre interceptant l’écoulement de la nappe
- Il utilise des traceurs spécifiques hydrosolubles (5 alcools) qui se diffusent progressivement
- La mesure de leur élution permet de calculer le flux d’eau souterraine (flux Darcy)
- Les résultats sont exprimés en cm/jour
Cette méthode permet de mesurer le flux réel sans perturber le milieu.

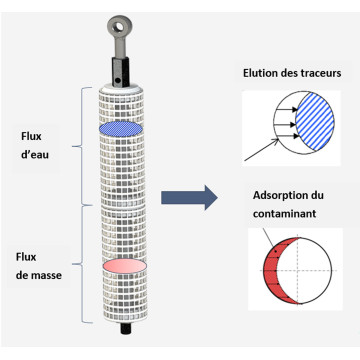

Association avec la cartouche MassFlux pour déterminer le flux massique
L’échantillonneur de flux d’eau WaterFlux est conçu pour fonctionner en complément de la cartouche MassFlux pour flux massique de polluants :
- Échantillonneur flux d’eau → mesure le débit spécifique de la nappe phréatique

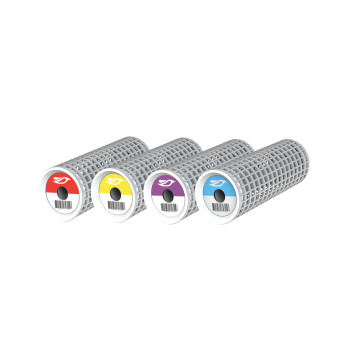

- Cartouche flux massique → capture les contaminants (PFAS, TPH, métaux lourds…)

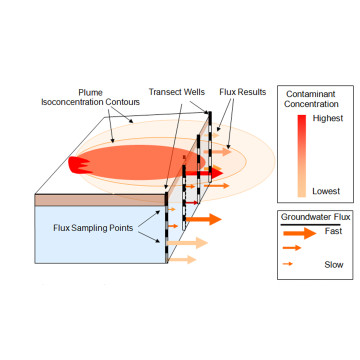

Ensemble, ils permettent de calculer le flux massique global de contaminants, de caractériser précisément un panache de pollution, d'optimiser les stratégies de dépollution. Cette solution est principalement utilisée pour évaluer les risques sur des sites complexes, y compris ceux présentant des polluants multiples et les projets de friches industrielles.
Données techniques
- Type : Echantillonneur passif in situ
- Paramètre mesuré : flux d'eau souterraine ou flux de Darcy (q0).  Â
- Imprégnation de quantités connues de traceurs solubles dans l'eau (alcools)
- Lessivage des traceurs à des taux proportionnels au flux d'eau (élution)
- Plage de mesure : 2 Ã 400 cm/jour
- Installation : piézomètre ou puits de surveillance
- Profondeur : jusqu'Ã 80m
- Compatible avec installation muli-niveaux
Paiement possible par CB sécurisé
Paiement par facture pour les clients PLM Services professionnels
Condition de livraison ( matériel en stock)
Les commandes passées avant 10h peuvent êtres expédiées le jour même : France Express 24h
Suivi de vos commandes
L'équipe PLM Services se tient à votre disposition au +33(0)4 28 38 70 10
Pour aller plus loin
Échantillonneur passif pour mesurer le flux d’eau souterraine (flux Darcy). Indispensable pour le calcul du flux massique et le suivi des pollutions. A utiliser en association avec une cartouche MassFlux pour la détermination du flux massique de polluants.
Applications
- Sur des sites où les risques de dispersion de panaches de contamination complexes doivent être évalués.
- Dans des situations avec des facteurs imprévisibles provoquant des dynamiques complexes des eaux souterraines (activités de pompage, d'infiltration, marées).
- Dans des projets de réhabilitation in situ où le dosage et le placement ciblé des produits d'injection sont des facteurs clés de succès. Des informations sur les zones de flux élevés permettent de mieux décider où et comment injecter ou extraire.
- Dans des projets où il est important d'identifier les voies d'écoulement préférentiels dans les couches de sol hétérogènes. Pour cela, des mesures sont effectuées simultanément à différentes profondeurs et localisations.
Avantages
- Personnalisable et modulable : le système peut être adapté à toute taille de puits et permet des mesures de différents composés à plusieurs profondeurs simultanément.
- Facile à installer : grâce à son design breveté, l'installation sur site prend environ 10 minutes par point de mesure, y compris la mesure des niveaux d'eau souterraine et la profondeur de l’ouvrage.
- Mesure quantitative du flux d'eau souterraine in situ
- Méthode passive sans perturbation du milieu
- Mesure intégrée dans le temps, réduisant l’effet des variations ponctuelles
- Identification des dynamiques d'écoulement
- Indispensable pour le calcul du flux massique de contaminants
