Raccords instantanés

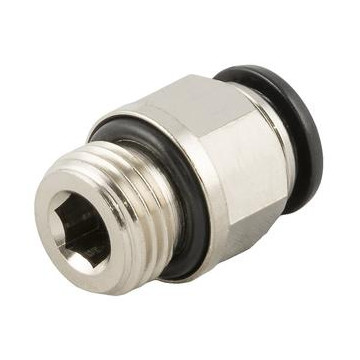

Ce raccord instantané pneumatique droit mâle cylindrique est conçu pour assurer un raccordement rapide, fiable et sans outil des tuyaux rigides dans les installations d’air comprimé. Compatible avec les systèmes de type Legris, ce raccord enfichable permet une connexion étanche et durable, idéale pour les environnements industriels et les réseaux pneumatiques exigeants.

Caractéristiques techniques

• Type : raccord instantané pneumatique (push-in)
• Forme : droit mâle cylindrique
• Diamètre du tube : 4, 6, 8, 10, 12 ou 16 mm (diamètre extérieur)
• Filetage : 1/8'' BSP (G1/8), 1/4'' BSP (G1/4), M5, 3/8'' BSP (G3/8), 1/2'' BSP (G1/2) selon modèles
• Compatibilité : tuyau rigide polyamide (PA) ou polyéthylène (PEBD ou PEHD), tube pneumatique
• Étanchéité : haute performance même dans des conditions d’impact ou de vibrations
• Montage : sans outil

Avantages

• Installation rapide grâce au système push-in
• Excellente tenue du tuyau
• Démontage facile sans détérioration du tube
• Fiabilité en environnement industriel
• Compatible avec les standards du marché (type Legris)

Applications

Ce raccord pneumatique est idéal pour :

• réseaux d’air comprimé industriels
• installations pneumatiques automatisées
• systèmes de maintenance industrielle
• raccordement de tuyaux rigides pour le prélèvement d'eau de nappe

Ce raccord instantané pneumatique (push-in) est conçu pour le raccordement rapide, fiable et sans outil des tuyaux rigides dans les installations d’air comprimé. Il est compatible avec les systèmes pneumatiques type Legris.

Données techniques

• Diamètre tube : 4, 8, 10 ou 12 mm au choix
• Pression : -0,99 à 20 bar
• Température : -20 à 80 °C
• Corps et capsule de retenue en laiton nickelé
• Rondelle d'accrochage : AISI 301
• Anneau de positionnement en technopolymère
• Tubes plastiques conseillés : PA6, PA11, PA12, Polyéthylène, *Polyuréthane, PTFE, FEP
• Filetages : filetage conique “UNIVERSAL SHORT”. Filetage conique conforme: ISO7.1, BS 21, DIN 2999. Filetage cylindrique conforme: ISO 228 Class A. Filetage métrique conforme: ISO R/262

Avantages

• La rondelle en acier inoxydable garantit la parfaite tenue du tube quelle que soit la matière et sans l’endommager.
• La connexion entre le tube et le raccord assure une étanchéité totale même dans des conditions d’impact ou de vibrations.

Ce raccord instantané pneumatique (push-in) est conçu pour le raccordement rapide, fiable et sans outil des tuyaux rigides dans les installations d’air comprimé. Il est compatible avec les systèmes pneumatiques type Legris.

Données techniques

• Diamètre tube : 4, 10 ou 12 mm au choix
• Pression : -0,99 à 20 bar
• Température : -20 à 80 °C
• Corps et capsule de retenue en laiton nickelé
• Rondelle d'accrochage : AISI 301
• Anneau de positionnement en technopolymère
• Tubes plastiques conseillés : PA6, PA11, PA12, Polyéthylène, *Polyuréthane, PTFE, FEP
• Filetages : filetage conique “UNIVERSAL SHORT”. Filetage conique conforme: ISO7.1, BS 21, DIN 2999. Filetage cylindrique conforme: ISO 228 Class A. Filetage métrique conforme: ISO R/262

Avantages

• La rondelle en acier inoxydable garantit la parfaite tenue du tube quelle que soit la matière et sans l’endommager.
• La connexion entre le tube et le raccord assure une étanchéité totale même dans des conditions d’impact ou de vibrations.

Ce raccord instantané pneumatique (push-in) est conçu pour le raccordement rapide, fiable et sans outil des tuyaux rigides dans les installations d’air comprimé. Il est compatible avec les systèmes pneumatiques type Legris.

Données techniques

• Diamètre tube : 6
• Pression : -0,99 à 20 bar
• Température : -20 à 80 °C
• Corps et capsule de retenue en laiton nickelé
• Rondelle d'accrochage : AISI 301
• Anneau de positionnement en technopolymère
• Tubes plastiques conseillés : PA6, PA11, PA12, Polyéthylène, *Polyuréthane, PTFE, FEP
• Filetages : filetage conique “UNIVERSAL SHORT”. Filetage conique conforme: ISO7.1, BS 21, DIN 2999. Filetage cylindrique conforme: ISO 228 Class A. Filetage métrique conforme: ISO R/262

Avantages

• La rondelle en acier inoxydable garantit la parfaite tenue du tube quelle que soit la matière et sans l’endommager.
• La connexion entre le tube et le raccord assure une étanchéité totale même dans des conditions d’impact ou de vibrations.

Ce raccord instantané pneumatique (push-in) est conçu pour le raccordement rapide, fiable et sans outil des tuyaux rigides dans les installations d’air comprimé. Il est compatible avec les systèmes pneumatiques type Legris.

Données techniques

• Diamètre tube : 6, 8, ou 12 mm au choix
• Pression : -0,99 à 20 bar
• Température : -20 à 80 °C
• Corps et capsule de retenue en laiton nickelé
• Rondelle d'accrochage : AISI 301
• Anneau de positionnement en technopolymère
• Tubes plastiques conseillés : PA6, PA11, PA12, Polyéthylène, *Polyuréthane, PTFE, FEP
• Filetages : filetage conique “UNIVERSAL SHORT”. Filetage conique conforme: ISO7.1, BS 21, DIN 2999. Filetage cylindrique conforme: ISO 228 Class A. Filetage métrique conforme: ISO R/262

Avantages

• La rondelle en acier inoxydable garantit la parfaite tenue du tube quelle que soit la matière et sans l’endommager.
• La connexion entre le tube et le raccord assure une étanchéité totale même dans des conditions d’impact ou de vibrations.

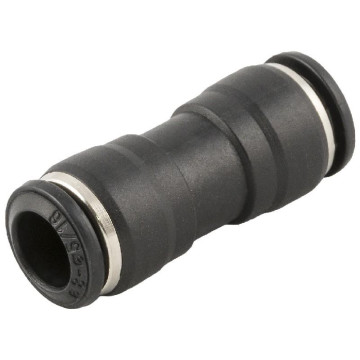

Ce raccord instantané pneumatique (push-in) est conçu pour le raccordement rapide, fiable et sans outil des tuyaux rigides dans les installations d’air comprimé. Il est compatible avec les systèmes pneumatiques type Legris.

Caractéristiques techniques

• Diamètre tube : 6, 8, 10 ou 12 mm au choix
• Forme : union double
• Compatibilité : tuyau rigide polyamide (PA) ou polyéthylène (PEBD ou PEHD), PTFE, FEP
• Pression : -0,99 à 20 bar
• Température : -20 à 80 °C
• Rondelle d'accrochage : AISI 301
• Anneau de positionnement en technopolymère

Avantages

• La rondelle en acier inoxydable garantit la parfaite tenue du tube quelle que soit la matière et sans l’endommager.
• La connexion entre le tube et le raccord assure une étanchéité totale même dans des conditions d’impact ou de vibrations.
