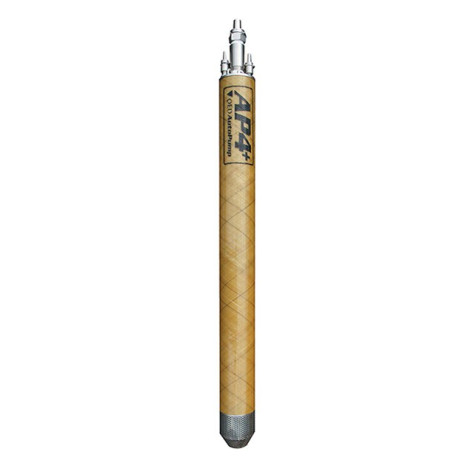

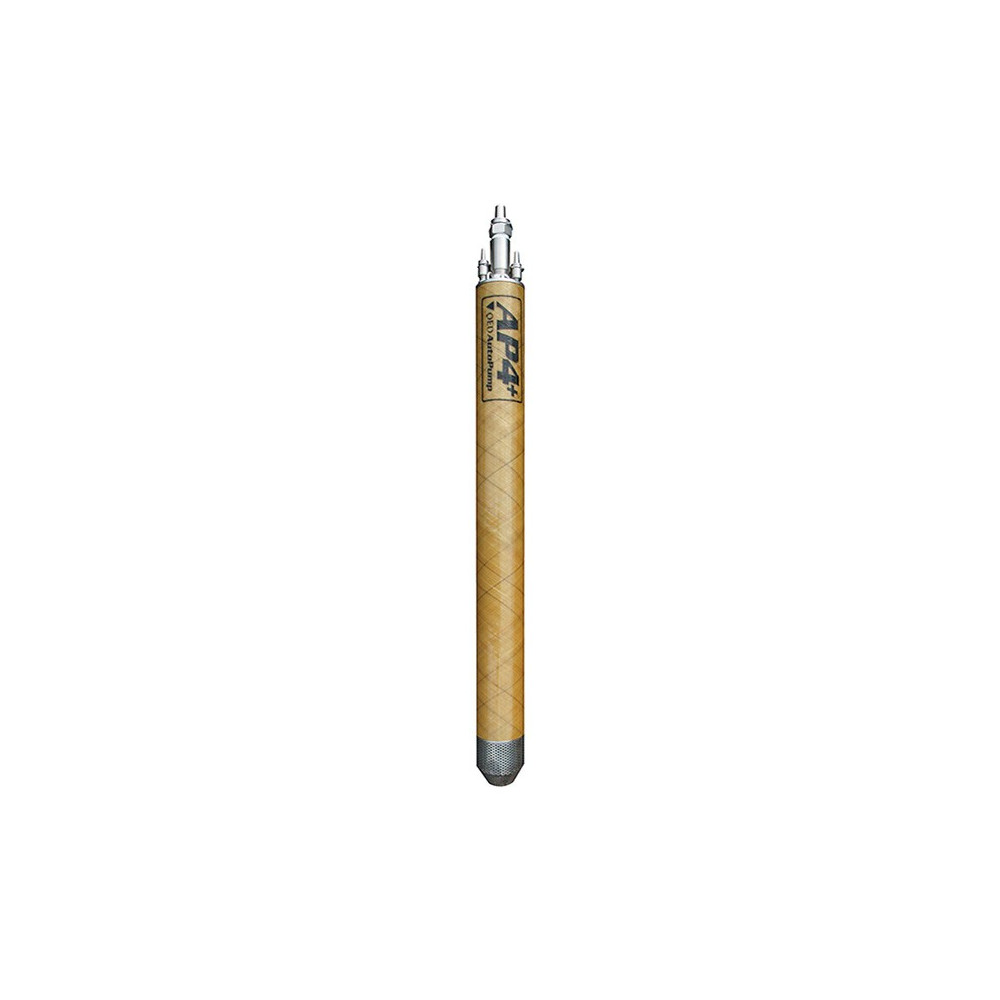

Pompe AP4+B

QED

Pompe pneumatique tous fluides 4'' crépine basse

  • Matériau : Fibre de verre / Inox
  • Diamètre : 91 mm
  • Longueur totale : 1000 mm
  • Poids : 7.8 kg
  • Hauteur mini de fluide pour déclenchement pompage : 680 mm
  • Débit max : 49 l/min
  • Certification : ATEX 0

Pour aller plus loin

La pompe AP4+B est conçue pour les forages et piézomètres de 100 mm de diamètre minimum. En cas d'absence d'effluents, les cycles de pompage s'interrompent mécaniquement évitant toute consommation inutile d'air comprimé. Ce pompage volumétrique permet en outre d'éviter les émulsions en cas de relevage simultané de plusieurs phases.

Le fluide pénètre par gravité dans la pompe via une crépine d'admission. Lorsque le niveau du liquide dans le corps de la pompe atteint le seuil d'activation, l'envoi d'air comprimé est déclenché.

Le fluide est alors expulsé de la pompe vers le réseau et un nouveau cycle débute.

Fiche technique

Modèle AP2 B AP3 B AP4+ B LDAP4+ B
Position de la crépine d'admission Basse Basse Basse Basse
Diamètre extérieur (mm) 45 67 91 91
Longueur totale (mm) 840 1070 1000 700
Hauteur eau min. pour pompage (mm) 510 560 680 390
Corps de pompe Inox 304 Fibre de verre Fibre de verre Fibre de verre
Poids (kg) 2.45 4.5 6.2 5.3
Débit maximal (L/min) 7.5 22 49 26.5
Volume pompé par cycle (L) 0.19 - 0.30 0.30 - 0.57 0.83 - 1.36 0.42 - 0.61
