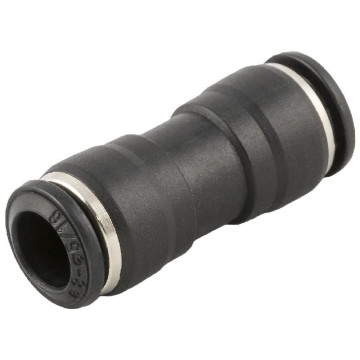

Ce raccord instantané pneumatique (push-in) est conçu pour le raccordement rapide, fiable et sans outil des tuyaux rigides dans les installations d’air comprimé. Il est compatible avec les systèmes pneumatiques type Legris.

Caractéristiques techniques

• Diamètre tube : 6, 8, 10 ou 12 mm au choix
• Forme : union double
• Compatibilité : tuyau rigide polyamide (PA) ou polyéthylène (PEBD ou PEHD), PTFE, FEP
• Pression : -0,99 à 20 bar
• Température : -20 à 80 °C
• Rondelle d'accrochage : AISI 301
• Anneau de positionnement en technopolymère

Avantages

• La rondelle en acier inoxydable garantit la parfaite tenue du tube quelle que soit la matière et sans l’endommager.
• La connexion entre le tube et le raccord assure une étanchéité totale même dans des conditions d’impact ou de vibrations.

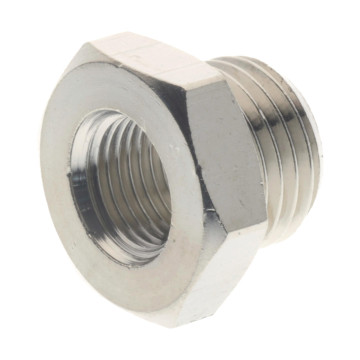

Données techniques

• Diamètres en pouces : 3/8-1/4, 1/2-1/4, 1/2-3/8, 3/4-3/8 et 1-1/2 au choix
• Pression : jusqu'à 150 bar
• Température : -20 à 80 °C
• Laiton nickelé
• Filetages : filetage conique conforme: ISO7.1, BS 21, DIN 2999. Filetage cylindrique conforme: ISO 228 Class A. Filetage métrique conforme: ISO R/262. NPTF conforme: ANSI B1.20.5
• Fluides compatibles : Eau / huile / air comprimé

Applications

• Circuits d'eau industrielle
• Gaz neutres
• Vapeur - vide
• Air comprimé
• Automatismes pneumatiques

Données techniques

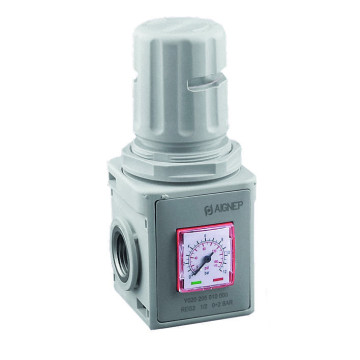

• Régulateur de pression avec manomètre intégré.
• Filetage : 1/4"
• Plage de réglage : 0 à 8 bar
• Débit : 2 700 Nl/mn
• Bouton verrouillable

Domaines d'application

• Circuits air comprimé
• Réseaux air comprimé
• Compresseurs



Données techniques

• Vanne avec raccords instantanés
• Diamètre du tube au choix :6 mm ou 12 mm
• Corps / bague / écrou en laiton chromé / laiton / laiton nickelé
• Pression : -0.99 à 20 bar
• Fluides compatibles : air comprimé / eau / huile

Domaines d'application - exemples

• Laboratoire
• Air comprimé
• Agro-alimentaire
• Plomberie



Données techniques

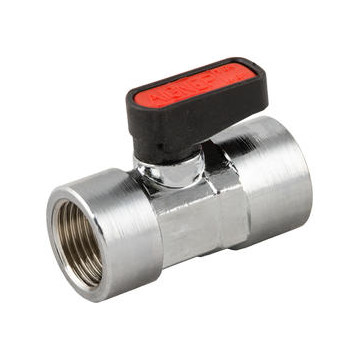

• Vanne avec raccords filetés, taraudage RP ISO 7
• Diamètre au choix : 1/8, 1/4, 1/2 pouces
• Corps / bague / écrou en laiton chromé / laiton / laiton nickelé
• Pression : -0.99 à 20 bar
• Fluides compatibles : air comprimé / eau / huile

Domaines d'application - exemples

• Laboratoire
• Air comprimé
• Gaz neutres
• Agro-alimentaire
• Plomberie



Données techniques

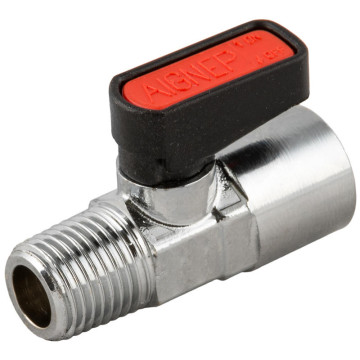

• Vanne avec filetage R ISO 7 et taraudage RP ISO 7
• Diamètre : 1/4 de pouces
• Corps / bague / écrou en laiton chromé / laiton / laiton nickelé
• Pression : -0.99 à 20 bar
• Fluides compatibles : air comprimé / eau / huile

Domaines d'application - exemples

• Laboratoire
• Air comprimé
• Gaz neutres
• Agro-alimentaire
• Plomberie
