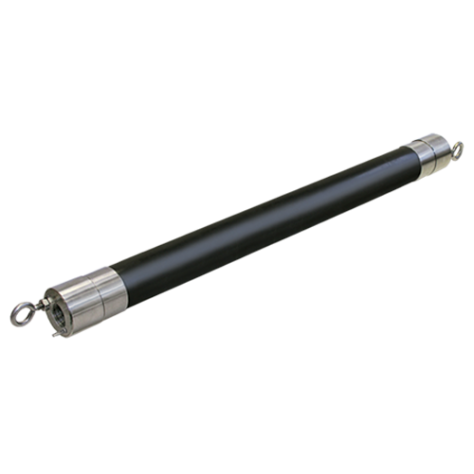

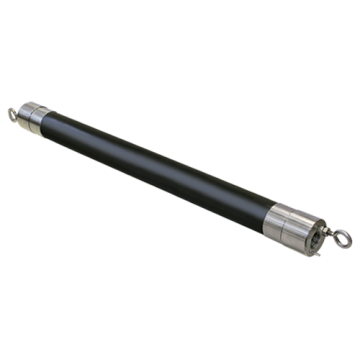

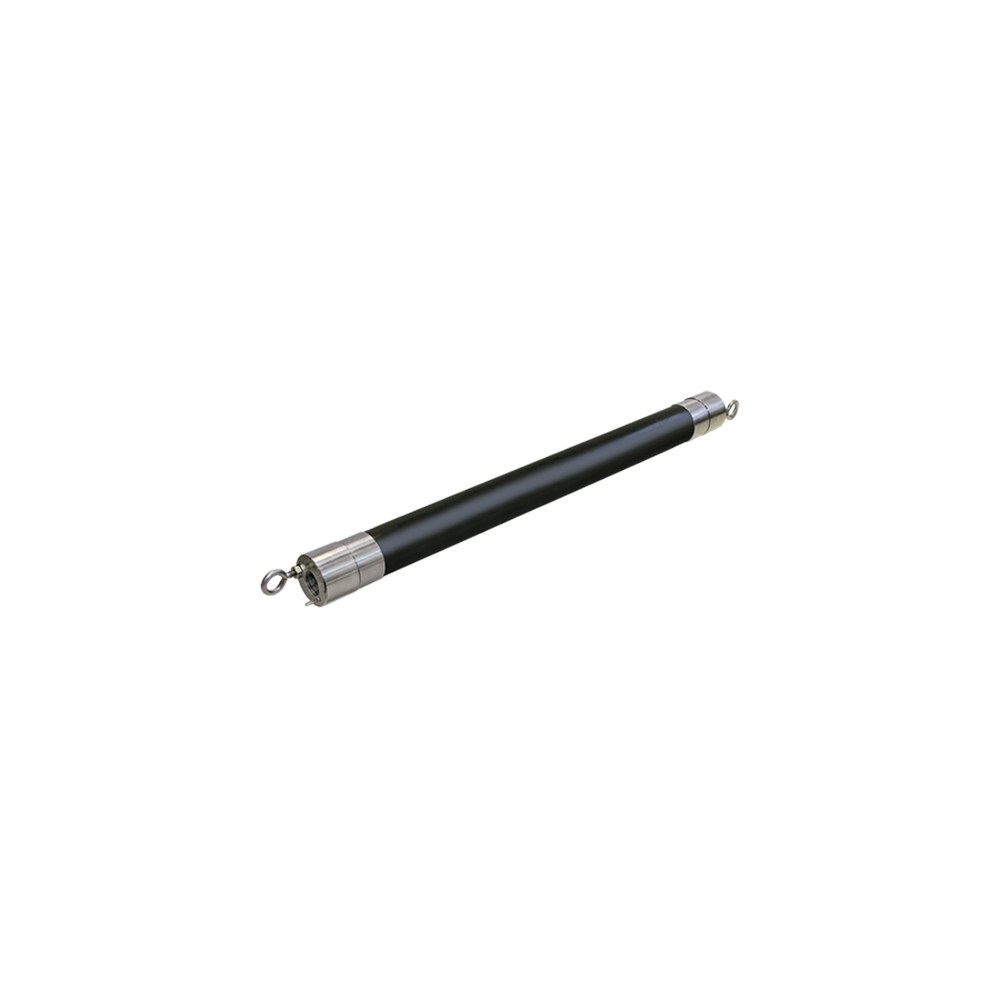

Packer basse pression 800 - Ø 1,8"- passant/straddle
Packer basse pression 800 - Ø 1,8"- passant/straddle
Description
Les obturateurs pneumatiques Solinst modèle 800 (packers) sont conçus pour sceller les puits de surveillance et forages, pour des applications de surveillance temporaires avec des pressions allant jusqu'à 50 psi (3,4 bar). Leur principale fonction est d'isoler des zones spécifiques pour une meilleure compréhension des gradients hydrauliques localisés ou de la chimie des eaux souterraines.
Données techniques
- Diamètre du packer : 1,8" (4,57 cm)
- Pour piézomètre de diamètre int. : 4,8 à 6,1 cm (sans centreurs) / 6,3 à 8,9 cm (avec centreurs)
- Les centreurs fournis assurent une étanchéité efficace de l'obturateur jusqu'à son diamètre maximal
- Straddle packer/obturateur passant : permet de connecter une conduite de gonflage en haut et en bas de l'obturateur. De plus, sa base est filetée pour connecter un tube passant perforé entre deux obturateurs
- Longueur totale du packer : 73,7 cm
- Raccords fluide (NPT) : 1/2" F
- Profondeur max. depuis la surface : 84 m
- Profondeur max. d'immersion : 46 m
- Pression relative de gonflage : 1,4 Ã 2 bar
Â
Paiement possible par CB sécurisé
Paiement par facture pour les clients PLM Services professionnels
Condition de livraison ( matériel en stock)
Les commandes passées avant 10h peuvent êtres expédiées le jour même : France Express 24h
Suivi de vos commandes
L'équipe PLM Services se tient à votre disposition au +33(0)4 28 38 70 10
Pour aller plus loin
- Ces packers simples et peu coûteux se gonflent avec une pompe à main.
- Pressions de gonflage typiques pour les packers de 1,8" (46 mm) sont de 20 Ã 40 psi (140 Ã 275 kPa) au-dessus de la pression hydrostatique.
- Les Packers utilisent un presse-étoupe en caoutchouc renforcé de carbone noir (BCR) sur un corps en PVC Sch 80.
- Ils sont abaissés sur un câble support ou un tuyau de descente rigide en PVC. Si un tube de descente rigide n'est pas requis pour votre application, il est recommandé d'attacher une ligne de sécurité au boulon à œil fourni. Le Solinst Model 103 Tag Line fournit un câble de support gradué pratique qui peut être utilisé à cette fin, ainsi que pour mesurer la profondeur de placement.
- La ligne de gonflage est un tube LDPE standard et se connecte aux packers à l'aide d'un simple raccord à pression.
Fiche technique
Liens de téléchargement
Description
Les obturateurs pneumatiques Solinst modèle 800 (packers) sont conçus pour sceller les puits de surveillance et forages, pour des applications de surveillance temporaires avec des pressions allant jusqu'à 50 psi (3,4 bar). Leur principale fonction est d'isoler des zones spécifiques pour une meilleure compréhension des gradients hydrauliques localisés ou de la chimie des eaux souterraines.
Données techniques
- Diamètre du packer : 1,8" (4,57 cm)
- Pour piézomètre de diamètre int. : 4,8 à 6,1 cm (sans centreurs) / 6,3 à 8,9 cm (avec centreurs)
- Les centreurs fournis assurent une étanchéité efficace de l'obturateur jusqu'à son diamètre maximal
- Straddle packer/obturateur passant : permet de connecter une conduite de gonflage en haut et en bas de l'obturateur. De plus, sa base est filetée pour connecter un tube passant perforé entre deux obturateurs
- Longueur totale du packer : 73,7 cm
- Raccords fluide (NPT) : 1/2" F
- Profondeur max. depuis la surface : 84 m
- Profondeur max. d'immersion : 46 m
- Pression relative de gonflage : 1,4 Ã 2 bar
