Raccords instantanés

Données techniques

• Coupleur mâle M5
• DN 2,7 mm
• Pression de service : 0 à 12 bar
• Pression statique max : 35 bar
• Filetage cylindrique conforme ISO 228 Class A
• Fluide compatible : air comprimé
• Température : 20 à + 80° C

Données techniques

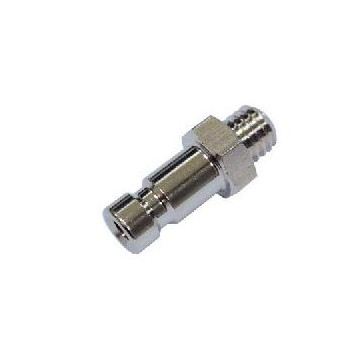

• Embout mâle M5
• DN 2,7 mm
• Pression de service : 0 à 12 bar
• Pression statique max : 35 bar
• Filetage cylindrique conforme ISO 228 Class A
• Fluide compatible : air comprimé
• Température : -20 à +80° C

• Diamètres tube au choix : 6, 8, 10, 12, 16

Données techniques

• Diamètre tube : 3 ou 6 mm au choix
• Diamètre en pouces : M5
• Pression : jusqu'à 150 bar
• Température : -20 à 80 °C
• Laiton nickelé
• Filetage métrique conforme: ISO R/262
• Fluides compatibles : Eau / huile / air comprimé

Applications

• Circuits d'eau industrielle
• Gaz neutres
• Vapeur - vide
• Air comprimé
• Automatismes pneumatiques

Ce raccord instantané pneumatique (push-in) est conçu pour le raccordement rapide, fiable et sans outil des tuyaux rigides dans les installations d’air comprimé. Il est compatible avec les systèmes pneumatiques type Legris.

Données techniques

• Diamètre tube : 4, 10 ou 12 mm au choix
• Pression : -0,99 à 20 bar
• Température : -20 à 80 °C
• Corps et capsule de retenue en laiton nickelé
• Rondelle d'accrochage : AISI 301
• Anneau de positionnement en technopolymère
• Tubes plastiques conseillés : PA6, PA11, PA12, Polyéthylène, *Polyuréthane, PTFE, FEP
• Filetages : filetage conique “UNIVERSAL SHORT”. Filetage conique conforme: ISO7.1, BS 21, DIN 2999. Filetage cylindrique conforme: ISO 228 Class A. Filetage métrique conforme: ISO R/262

Avantages

• La rondelle en acier inoxydable garantit la parfaite tenue du tube quelle que soit la matière et sans l’endommager.
• La connexion entre le tube et le raccord assure une étanchéité totale même dans des conditions d’impact ou de vibrations.

Ce raccord instantané pneumatique (push-in) est conçu pour le raccordement rapide, fiable et sans outil des tuyaux rigides dans les installations d’air comprimé. Il est compatible avec les systèmes pneumatiques type Legris.

Données techniques

• Diamètre tube : 4, 8, 10 ou 12 mm au choix
• Pression : -0,99 à 20 bar
• Température : -20 à 80 °C
• Corps et capsule de retenue en laiton nickelé
• Rondelle d'accrochage : AISI 301
• Anneau de positionnement en technopolymère
• Tubes plastiques conseillés : PA6, PA11, PA12, Polyéthylène, *Polyuréthane, PTFE, FEP
• Filetages : filetage conique “UNIVERSAL SHORT”. Filetage conique conforme: ISO7.1, BS 21, DIN 2999. Filetage cylindrique conforme: ISO 228 Class A. Filetage métrique conforme: ISO R/262

Avantages

• La rondelle en acier inoxydable garantit la parfaite tenue du tube quelle que soit la matière et sans l’endommager.
• La connexion entre le tube et le raccord assure une étanchéité totale même dans des conditions d’impact ou de vibrations.

Ce raccord instantané pneumatique (push-in) est conçu pour le raccordement rapide, fiable et sans outil des tuyaux rigides dans les installations d’air comprimé. Il est compatible avec les systèmes pneumatiques type Legris.

Données techniques

• Diamètre tube : 6
• Pression : -0,99 à 20 bar
• Température : -20 à 80 °C
• Corps et capsule de retenue en laiton nickelé
• Rondelle d'accrochage : AISI 301
• Anneau de positionnement en technopolymère
• Tubes plastiques conseillés : PA6, PA11, PA12, Polyéthylène, *Polyuréthane, PTFE, FEP
• Filetages : filetage conique “UNIVERSAL SHORT”. Filetage conique conforme: ISO7.1, BS 21, DIN 2999. Filetage cylindrique conforme: ISO 228 Class A. Filetage métrique conforme: ISO R/262

Avantages

• La rondelle en acier inoxydable garantit la parfaite tenue du tube quelle que soit la matière et sans l’endommager.
• La connexion entre le tube et le raccord assure une étanchéité totale même dans des conditions d’impact ou de vibrations.

Ce raccord instantané pneumatique droit mâle cylindrique est conçu pour assurer un raccordement rapide, fiable et sans outil des tuyaux rigides dans les installations d’air comprimé. Compatible avec les systèmes de type Legris, ce raccord enfichable permet une connexion étanche et durable, idéale pour les environnements industriels et les réseaux pneumatiques exigeants.

Caractéristiques techniques

• Type : raccord instantané pneumatique (push-in)
• Forme : droit mâle cylindrique
• Diamètre du tube : 4, 6, 8, 10, 12 ou 16 mm (diamètre extérieur)
• Filetage : 1/8'' BSP (G1/8), 1/4'' BSP (G1/4), M5, 3/8'' BSP (G3/8), 1/2'' BSP (G1/2) selon modèles
• Compatibilité : tuyau rigide polyamide (PA) ou polyéthylène (PEBD ou PEHD), tube pneumatique
• Étanchéité : haute performance même dans des conditions d’impact ou de vibrations
• Montage : sans outil

Avantages

• Installation rapide grâce au système push-in
• Excellente tenue du tuyau
• Démontage facile sans détérioration du tube
• Fiabilité en environnement industriel
• Compatible avec les standards du marché (type Legris)

Applications

Ce raccord pneumatique est idéal pour :

• réseaux d’air comprimé industriels
• installations pneumatiques automatisées
• systèmes de maintenance industrielle
• raccordement de tuyaux rigides pour le prélèvement d'eau de nappe

Données techniques

• Adaptateur cylindrique en acier inoxydable AISI 316L
• Diamètres : 6 mm / 1/8"
• Pression : -0,99 à 20 bar
• Température : -15 à +190° C
• Fluides compatibles : air comprimé / vide
• Tubes plastiques conseillés : PA6, PA11, PA12, Polyéthylène, Polyuréthane, PTFE, FEP

Données techniques

• Mini vanne en laiton chromé, poignée papillon en nylon 66 noir
• Diamètre en pouces : 1/8"
• Taraudage BSPP Cylindrique
• Raccordement : BSP cylindrique ISO 228/1.
• Pression : 10 bar max à 90°C
• Température : -10°C à +90°C
• Fluides courants compatibles

Données techniques

• Diamètres en pouces au choix : 1/2" x 1/4" ou 3/4" x 1/2"
• Pression maximale de service : 20 bar
• Température : -20 à + 180 °C
• Inox 316 - ASTM 351CF8M
• Filetages BSP conique

Applications

• Industrie
• Bâtiment
• Services généraux - tous fluides compatibles
• Irrigation - arrosage

Données techniques

• Pour fluides courants compatibles
• Pression maximale de service : 6 bar
• Raccordement : filetage conique

Applications

• Industrie : distribution de fluides dans les systèmes de production
• BTP et Collectivités : systèmes d’approvisionnement en eau
• Agriculture : alimentation des installations d’irrigation, raccordement de pompes ou cuves
