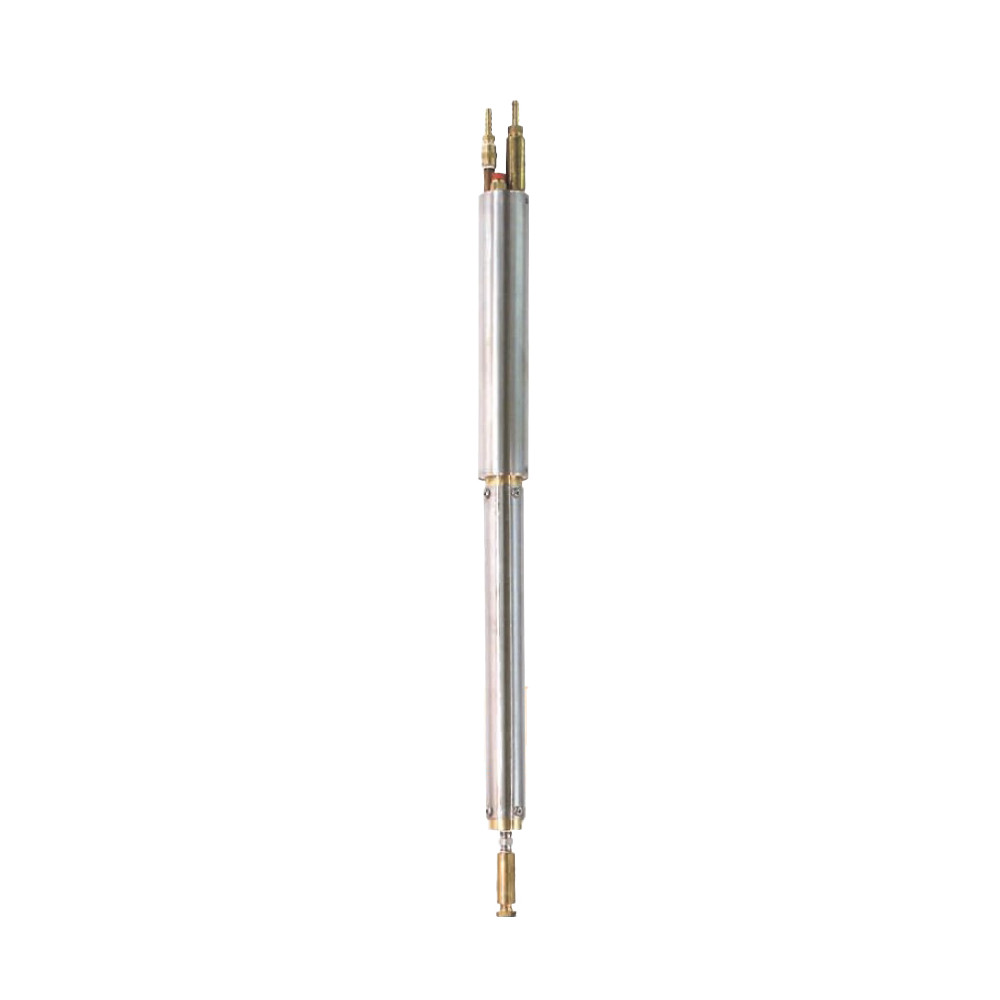

Pompe pneumatique Genie 24
Pompe pneumatique Genie 24
La pompe Genie 24 est une pompe pneumatique à membrane (bladder pump) à forte capacité d'aspiration. Elle se positionne au-dessus d'un suiveur de nappe pour aspirer de manière sélective une phase flottante d'hydrocarbures, ou peut être utilisée seule en mode pompage tous fluides.
Elle fonctionne par cycles, et intégère une minuterie pneumatique pour contrôler les temps de remplissage et de décharge de la pompe. L’utilisation d’une pompe à membrane pour l'écrémage d'hydrocarbures élimine tout contact entre l’air et les fluides LNAPL, ce qui réduit la formation d'émulsions et supprime les émissions de COV (composés organiques volatils).
Â
Avantages
- Adapté aux forages de 50 mm et plus
- Permet l'écrémage sélectif de phase libre (LNAPL) en association avec un suiveur de nappe
- Limite les émulsions
- Faible consommation d'air comprimé
- Certification ATEX zone 0
Â
Fonctionnement
Le produit libre pénètre dans la pompe par l’entrée flottante du suiveur de nappe, descend à travers un tube flexible, puis est aspiré vers le haut pendant la phase d'aspiration de la pompe Genie 24 (cycle de remplissage).
Pendant le cycle de décharge, la membrane est comprimée par l’air comprimé et le LNAPL est envoyé vers la surface. Ensuite un nouveau cycle de remplissage commence : l’air comprimé entourant la membrane est évacué et la membrane reprend sa forme initiale. Cela crée une dépression qui aspire le fluide à l'intérieur de la membrane à travers le clapet anti-retour situé au bas de la pompe.
Â
Données techniques
- Débit maximum : 25 l/h
- Longueur totale : 1450 mm
- Pression d'air comprimé : 2,7 - 6,9 bar
- Matériaux : inox, laiton, Viton, Teflon
Paiement possible par CB sécurisé
Paiement par facture pour les clients PLM Services professionnels
Condition de livraison ( matériel en stock)
Les commandes passées avant 10h peuvent êtres expédiées le jour même : France Express 24h
Suivi de vos commandes
L'équipe PLM Services se tient à votre disposition au +33(0)4 28 38 70 10
Pour aller plus loin
Â
Fiche technique
| Modèle | Genie + SPG2-60 | Genie + SPG4-60 | Genie + SOS4-30 | Genie + SOS4-60 |
|---|---|---|---|---|
| Diamètre min. du puits (mm) | 50 | 100 | 100 | 100 |
| Entrée LNAPL | gravitaire | gravitaire | oléophile | oléophile |
| Course flotteur d'entrée (mm) | 610 | 610 | 300 | 610 |
| Longueur totale (mm) | 2670 | 2770 | 2290 | 2740 |
| Hauteur d'eau min. requise (mm) | 300 | 380 | 130 | 740 |
| Densité LNAPL (SG) | <0,85 | <0,85 | <1 | <1 |
| Viscosité LNAPL (cSt) | 1 - 1000 | 1 - 1000 | 1 - 200 | 1 - 200 |
| Epaisseur initiale LNAPL min. (mm) | 76 | 76 | 76 | 76 |
| Epaisseur résiduelle LNAPL (mm) | 10 | 10 | négligeable | négligeable |
| Débit maximal pompage LNAPL (l/h) | 25 | |||
| Pression air comprimé (bar) | 2,7 - 6,9 | |||
| Profondeur maximum (m) | 45 | |||
