La sonde piézométrique 102 est conçue pour mesurer la profondeur du niveau d’eau dans les piézomètres et les ouvrages de surveillance hydrogéologique de petit diamètre. Son câble coaxial étroit et souple facilite le passage dans les tubages et autour des équipements immergés, notamment les pompes. Le câble est protégé par une gaine en polyuréthane résistante à l’abrasion. Ses graduations permanentes, gravées au laser tous les millimètres, permettent de lire directement la profondeur du niveau d’eau au sommet de l’ouvrage.

Lorsque la sonde entre en contact avec l’eau, le circuit électrique se ferme et déclenche un signal sonore ainsi qu’un voyant lumineux sur l’enrouleur. Le réglage de sensibilité permet d’adapter la détection aux conditions de terrain, notamment en présence d’eau ruisselant le long des parois. Le modèle 102 est disponible avec deux types de sondes, P4 et P10, ainsi qu’en plusieurs longueurs de câble pour répondre aux besoins des opérations de mesure sur le terrain.

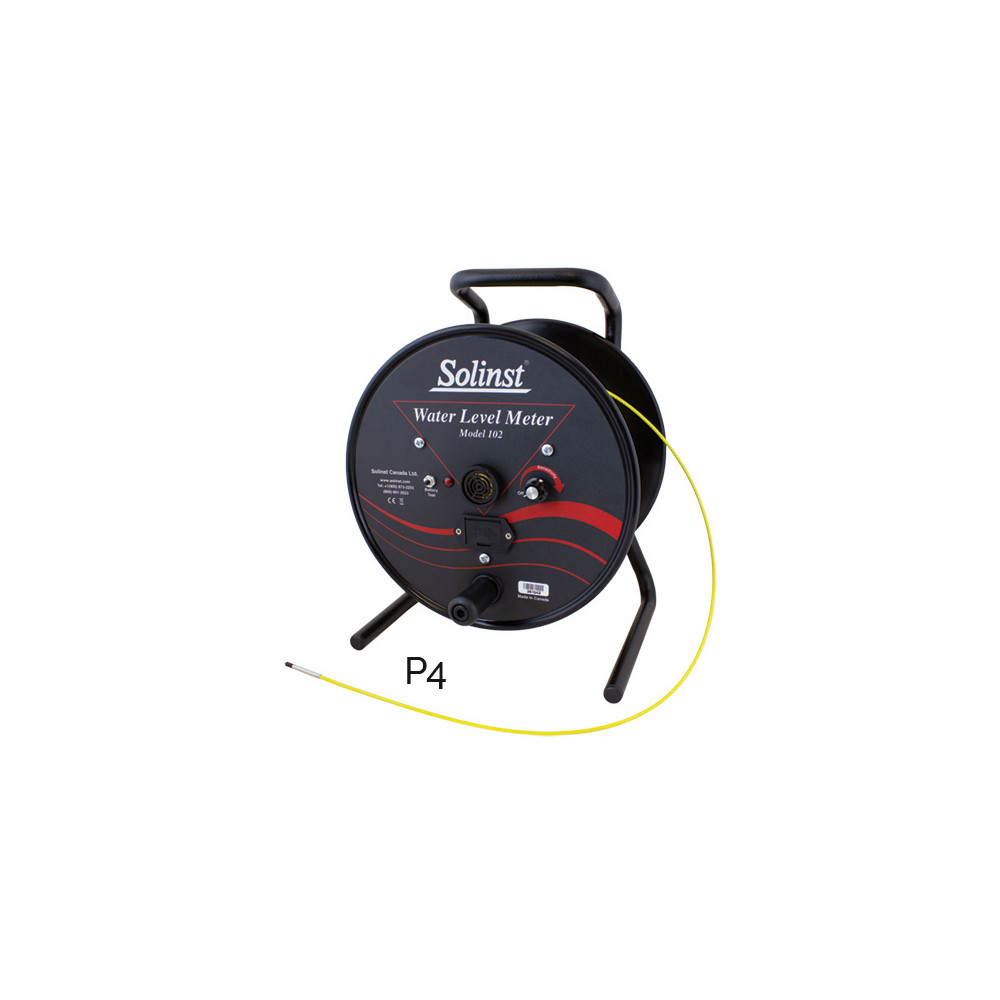

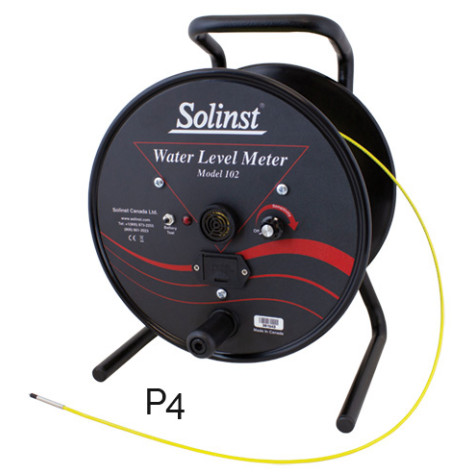

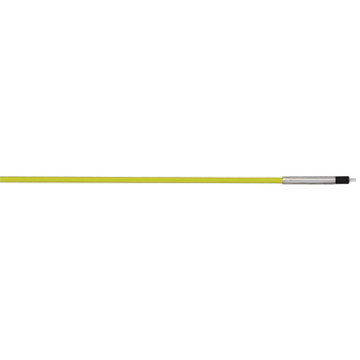

Sonde P4 – diamètre 4 mm

La P4 est la solution à privilégier lorsque l’accès est particulièrement étroit. Avec son faible diamètre et son poids de 10 g, elle convient aux mesures peu profondes et aux tubes de très petit diamètre, notamment les canaux des systèmes multiniveaux CMT, les piézomètres DrivePoint et les tubes ouverts étroits. Elle ne comporte pas de lest.

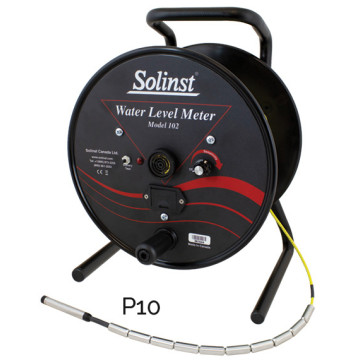

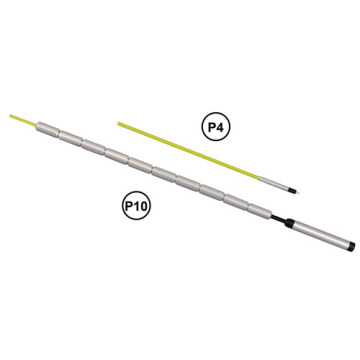

Sonde P10 – diamètre 10 mm

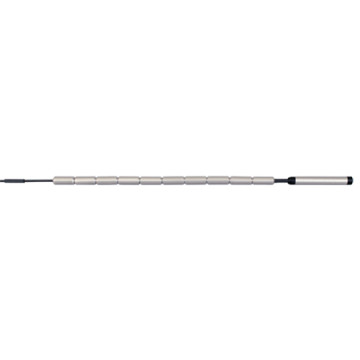

La P10 convient à la majorité des applications de mesure de niveau d’eau. Elle comporte dix masses segmentées en acier inoxydable, pour un poids total de 174 g. Ce lest facilite la descente de la sonde et contribue à maintenir le câble bien vertical dans l’ouvrage, notamment lors de mesures plus profondes.



Quel modèle choisir ?

• P4 : pour les ouvrages très étroits et les mesures peu profondes.
• P10 : pour les mesures courantes et les profondeurs plus importantes, lorsque le diamètre intérieur le permet.
• La conductivité de l’eau influence également la détection : le seuil indiqué par le fabricant est d’environ 100 µS/cm pour la P4 et de 40 µS/cm pour la P10. La P10 permet donc de détecter une eau de conductivité plus faible.



Accessoires et options

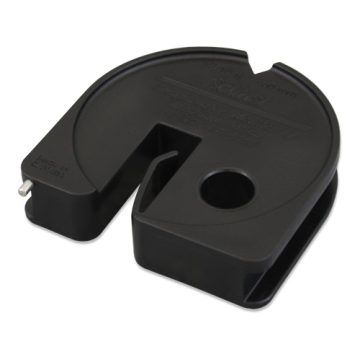

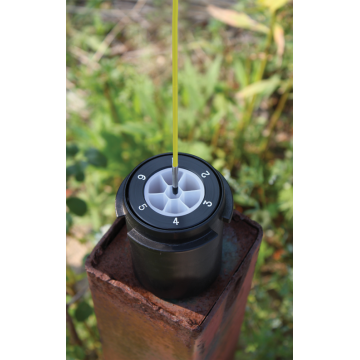

• Guide-ruban fourni

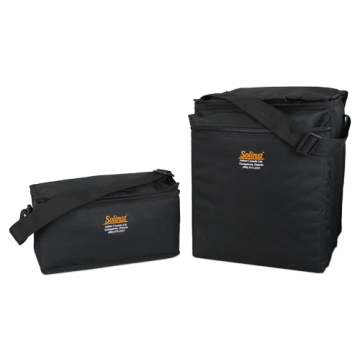

• Sacoche de transport rembourrée
• Ruban et sondes de remplacement
• power winder pour enrouler les grandes longueurs de ruban à l'aide d'une perçeuse électrique standard



Caractéristiques techniques

• Type de mesure : niveau d'eau
• Principe de détection : conductivité électrique
• Signal : lumineux et sonore
• Longueur de câble disponible avec sonde P4 : 30, 60 et 100 m
• Longueur de câble disponible avec sonde P10 : 30, 60, 100, 150, 250 et 300 m

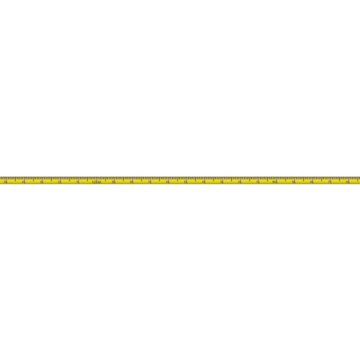

• Graduation du câble : tous les mm
• Type de câble : Câble coaxial à gaine en polyuréthane
• Type de sonde : P4 ou P10, au choix
• Dimensions de la sonde P4 : Ø4 mm x 38 mm
• Poinds de la sonde P4 : 10g
• Dimensions de la sonde P10 : Ø10 mm x 70 mm
• Poids de la sonde P10 : 174 g lest inclus
• Matériau de la sonde : Acier inoxydable
• Réglage de sensibilité du signal : oui
• Alimentation : 1 pile de 9 V
• Indice de protection de l’enrouleur : IP64
• Température d'immersion ruban / sonde : -20 à +80 °C
• Seuil de détection de conductivité : sonde P4 : 100 µS/cm - sonde P10 : 40 µS/cm
