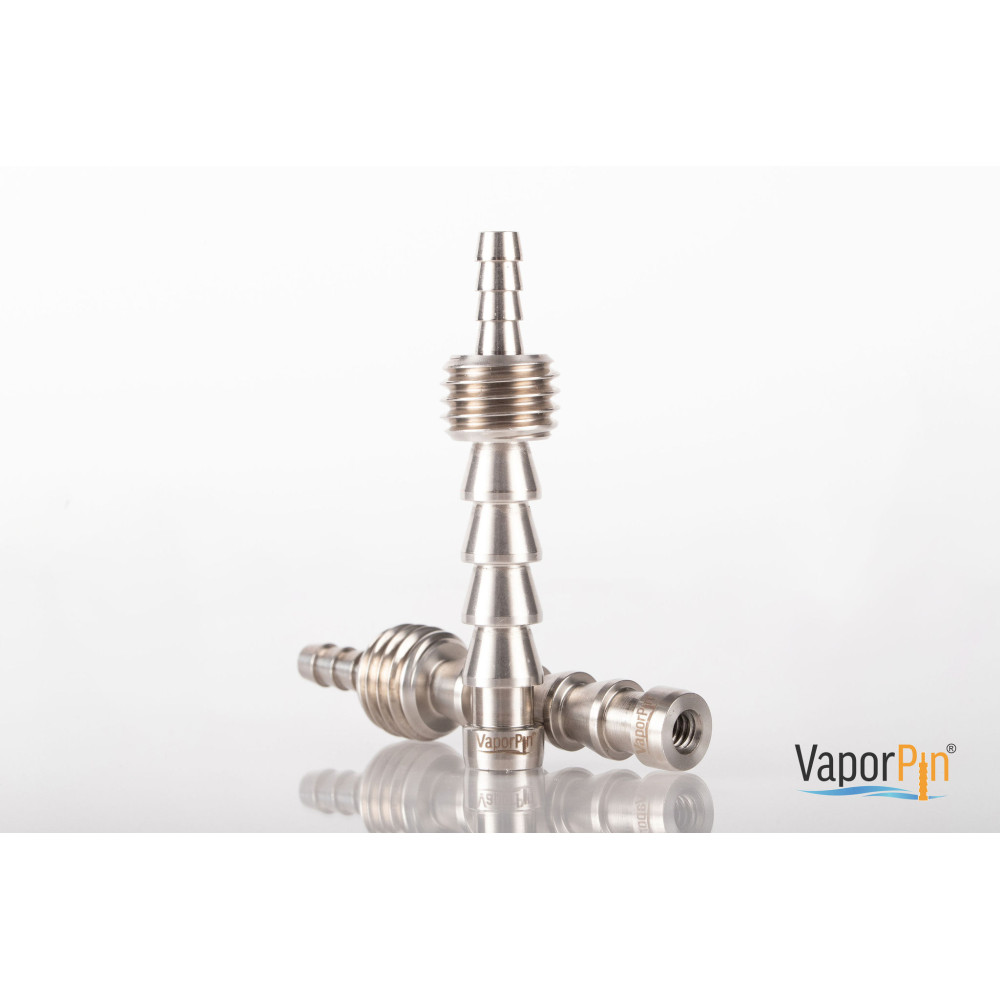

Vapor Pin® inox - Dispositif de prélèvement gaz du sol sous dalle
Vapor Pin® inox - Dispositif de prélèvement gaz du sol sous dalle
- Corps en acier inoxydable haute résistance à la corrosion
- Epaisseur minimale de la dalle : 75 mm en montage en saillie, 100 mm en montage affleurant
- Réutilisable après décontamination
- Conçu pour les installations permanentes ou de longue durée
- Compatible avec les raccords cannelés 1/4" (6 mm)
Description
Le Vapor Pin® inox est un dispositif de prélèvement des gaz du sol sous dalle destiné aux campagnes de diagnostic de pollution des sols, d'intrusion de vapeurs et de surveillance environnementale. Fabriqué en acier inoxydable, il offre une excellente résistance mécanique et chimique, ce qui en fait la solution privilégiée pour les installations permanentes ou les environnements corrosifs. Il se raccorde à un tube d'échantillonnage 1/4" (6 mm) et permet la réalisation de prélèvements fiables sous dalle conformément aux protocoles d'investigation des gaz du sol. Son installation nécessite l'utilisation d'un manchon silicone Vapor Pin®, d'un bouchon de protection et de l'outil d'installation/extraction.
Paiement possible par CB sécurisé
Paiement par facture pour les clients PLM Services professionnels
Condition de livraison ( matériel en stock)
Les commandes passées avant 10h peuvent êtres expédiées le jour même : France Express 24h
Suivi de vos commandes
L'équipe PLM Services se tient à votre disposition au +33(0)4 28 38 70 10
Pour aller plus loin
Le Vapor Pin® inox est un embout de prélèvement spécialement conçu pour l'échantillonnage des gaz du sol sous les bâtiments, dallages industriels et ouvrages bétonnés. Son corps en acier inoxydable assure une excellente durabilité et une résistance élevée à la corrosion, même dans des environnements agressifs ou lors d'utilisations répétées sur plusieurs années. Grâce à son faible encombrement et à son raccordement standard 1/4" (6mm), il permet de connecter facilement les lignes d'échantillonnage en nylon, PTFE ou autres tubulures rigides utilisées pour les analyses de composés organiques volatils (COV), hydrocarbures, solvants chlorés et autres contaminants gazeux.
Contrairement aux versions en laiton généralement utilisées pour les campagnes temporaires, le modèle inox est particulièrement recommandé pour les installations de longue durée nécessitant une excellente tenue dans le temps.
Le Vapor Pin® peut être installé :
- en configuration apparente (« stick-up ») ;
- en configuration encastrée (« flush mount ») sous couvercle de protection.
Après prélèvement, il peut être extrait, décontaminé puis réutilisé avec une nouvelle gaine silicone.
Accessoires nécessaires vendus séparément :
- gaines silicone Vapor Pin® ;
- capuchons de protection ;
- outil d'installation/extraction ;
- couvercle encastrable (« Secure Cover ») pour installation flush mount.
Mise en Å“uvre
Installation
- Percer un trou de 16 mm de diamètre à travers la dalle puis environ 25 mm dans le sol sous-jacent.
- Nettoyer soigneusement le forage à l'aide d'une brosse et d'un aspirateur.
- Monter le manchon silicone sur le Vapor Pin®.
- Insérer le dispositif dans le forage.
- Utiliser l'outil d'installation pour l'enfoncer jusqu'à sa position définitive.
- Mettre en place le capuchon de protection.
- Attendre au minimum 20 minutes afin de permettre la rééquilibration des gaz sous dalle avant l'échantillonnage.
Échantillonnage
- Retirer le capuchon de protection.
- Connecter la ligne d'échantillonnage au raccord 1/4".
- Réaliser un test d'étanchéité conformément au protocole de prélèvement.
- Procéder à l'échantillonnage des gaz du sol.
Extraction et réutilisation
Après utilisation, le Vapor Pin® peut être extrait à l'aide de l'outil dédié, décontaminé puis réutilisé avec une nouvelle gaine silicone et un nouveau capuchon.
Fiche technique
Liens de téléchargement
