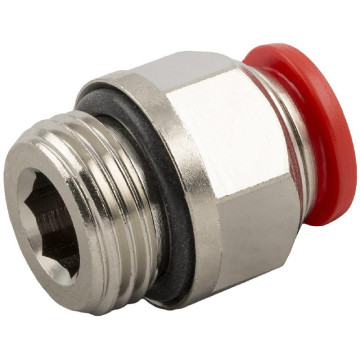

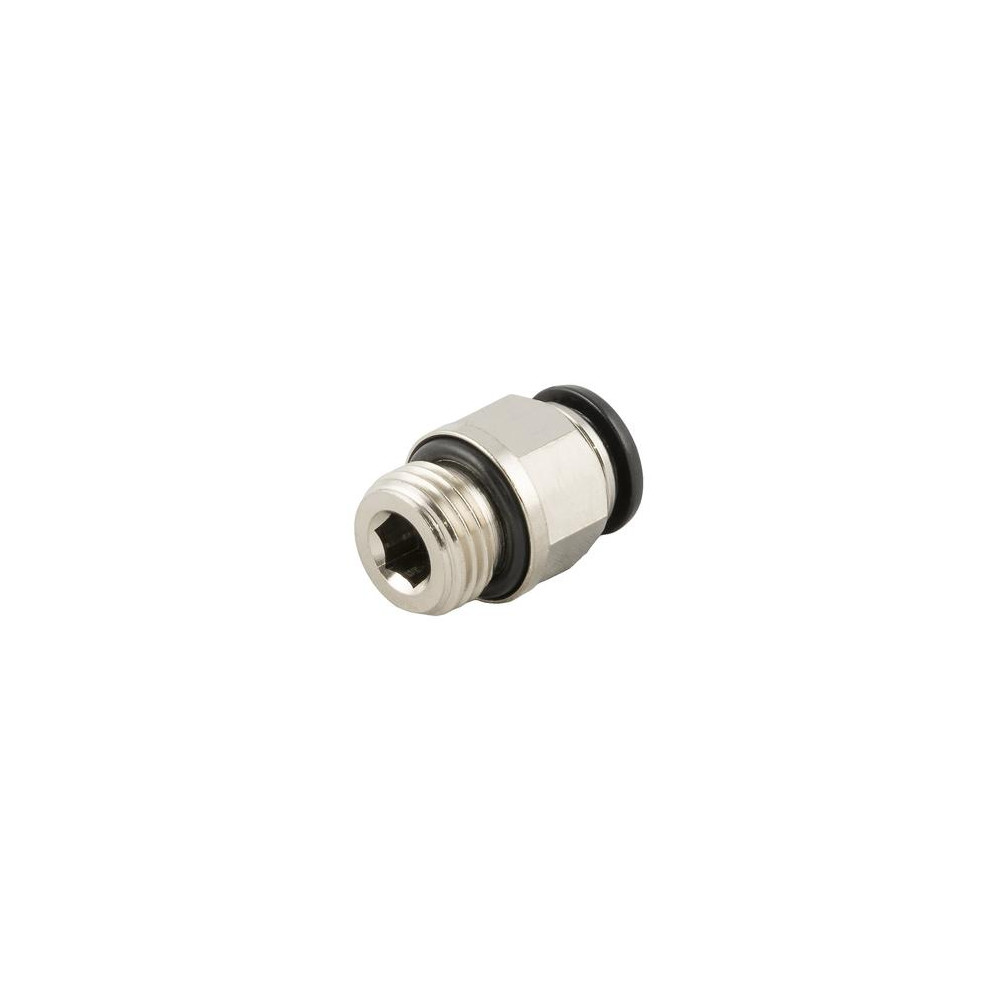

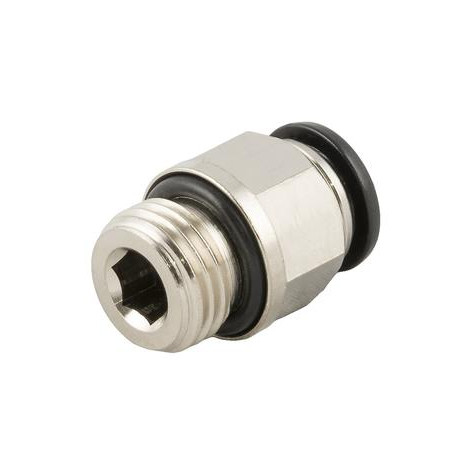

Raccord instantané pneumatique droit mâle cylindrique Ø4 à Ø16 mm

Aignep

Ce raccord instantané pneumatique droit mâle cylindrique est conçu pour assurer un raccordement rapide, fiable et sans outil des tuyaux rigides dans les installations d’air comprimé. Compatible avec les systèmes de type Legris, ce raccord enfichable permet une connexion étanche et durable, idéale pour les environnements industriels et les réseaux pneumatiques exigeants.

Caractéristiques techniques

  • Type : raccord instantané pneumatique (push-in)
  • Forme : droit mâle cylindrique
  • Diamètre du tube : 4, 6, 8, 10, 12 ou 16 mm (diamètre extérieur)
  • Filetage : 1/8'' BSP (G1/8), 1/4'' BSP (G1/4), M5, 3/8'' BSP (G3/8), 1/2'' BSP (G1/2) selon modèles
  • Compatibilité : tuyau rigide polyamide (PA) ou polyéthylène (PEBD ou PEHD), tube pneumatique
  • Étanchéité : haute performance même dans des conditions d’impact ou de vibrations
  • Montage : sans outil

Avantages

  • Installation rapide grâce au système push-in
  • Excellente tenue du tuyau
  • Démontage facile sans détérioration du tube
  • Fiabilité en environnement industriel
  • Compatible avec les standards du marché (type Legris)

Applications

Ce raccord pneumatique est idéal pour :

  • réseaux d’air comprimé industriels
  • installations pneumatiques automatisées
  • systèmes de maintenance industrielle
  • raccordement de tuyaux rigides pour le prélèvement d'eau de nappe





Diamètre Tube :
Diamètre en " :
Aignep
AI_5002000008
47 Artikel
Hurry up! only 47 items left in stock!
3,36 € zzgl. MwSt.
47 Produits

Die Mindestbestellmenge für das Produkt beträgt 5.

  Paiement possible par CB sécurisé

Paiement par facture pour les clients PLM Services professionnels

  Condition de livraison ( matériel en stock)

Les commandes passées avant 10h peuvent êtres expédiées le jour même : France Express 24h

  Suivi de vos commandes

L'équipe PLM Services se tient à votre disposition au +33(0)4 28 38 70 10

Pour aller plus loin

Grâce à son système push-in, l’insertion du tube est simple et rapide, tout en garantissant un excellent maintien et une parfaite étanchéité. Ce raccord est particulièrement adapté aux tuyaux en polyamide, polyéthylène ou autres tubes rigides utilisés en automatisme et en distribution d’air comprimé.

Compatibilité

Ce raccord pour tuyau rigide est compatible avec :

  • tubes pneumatiques en polyamide
  • tuyaux plastiques rigides en polyéthylène PEBD ou PEHD, Polyuréthane, PTFE, FEP
  • installations utilisant des raccords type Legris
  • circuits d’air comprimé standard

Spécifications techniques

  • Pression : -0,99 à 20 bar
  • Température : -20 à 80 °C
  • Corps et capsule de retenue en laiton nickelé
  • Poussoir: Résine acétal
  • Joint d’étanchéité du filetage: NBR
  • Rondelle d'accrochage : AISI 301
  • Anneau de positionnement en technopolymère
  • Filetages : Filetage cylindrique conforme: ISO 228 Class A. Filetage métrique conforme: ISO R/262

Tous les filetages de cette série sont équipés d’éléments d’étanchéité qui permettent l’utilisation immédiate des raccords réduisant ainsi le temps d’installation.

Tous les raccords droits peuvent être aussi montés avec une clé hexagonale pour permettre une utilisation dans des espaces réduits.
